19层大型商业综合楼通风空调设计施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:19层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 空调系统:全水系统
  • 水系统:同程式
  • 项目所在地:湖南

附件详情

  • 通风平面图
  • 冷冻水系统图
  • 风系统图
  • 空调机组大样图
  • 人防排风口部大样图

附件详情

该项目为金华市某商场工程,其分地下二层,地上十九层。地下二层为汽车库(兼六级人防工事)和设备用房;地下一层为汽车库;一层、二层、三层为商场;四层为物业用房;五~十九层为公寓。

,图纸共19张。

冷冻水系统图

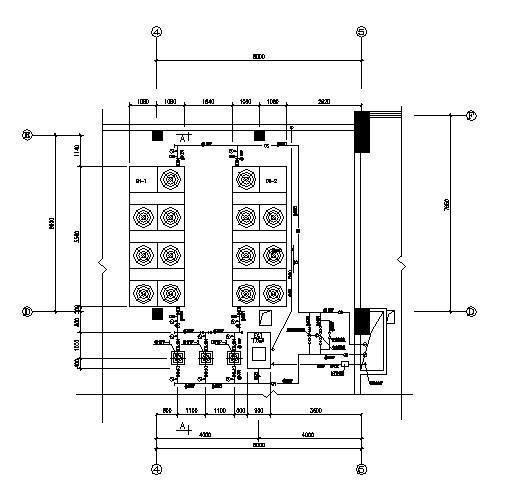

屋顶空调机组大样图

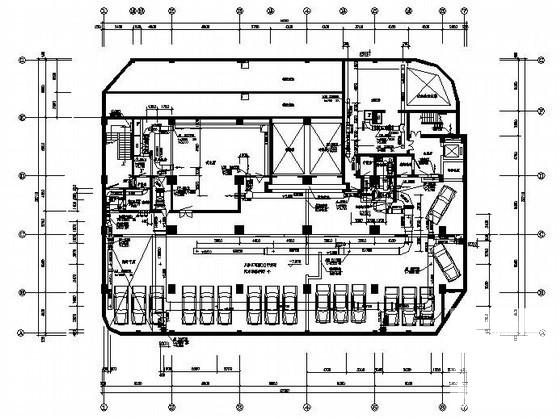

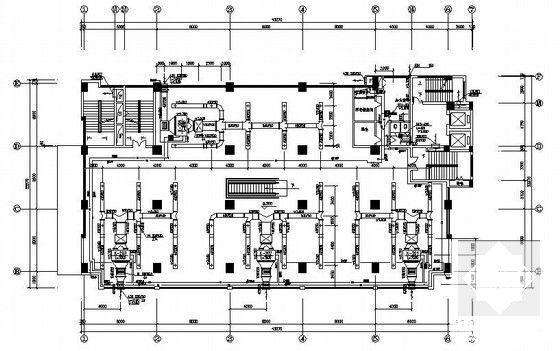

三层平面图

设计施工图

剖面图

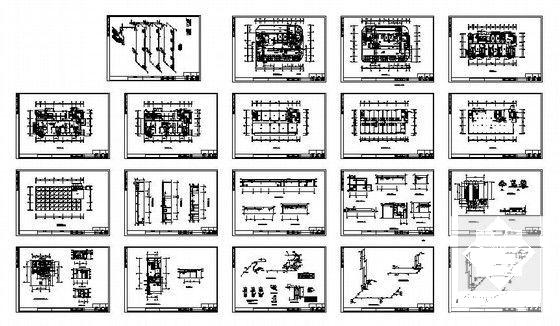

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
