24层大型国际商业广场给排水CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：高层建筑
建筑设计面积：50694.3平方米
建筑地上层数：24层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：43张
设计年代：近代
地下室用途：车库
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
供水分区：两区
排水技术：重力排水
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：卫生间
项目所在地：山东

附件详情

给排水设计说明、
给排水施工说明
消火栓系统原理图
喷淋系统原理图
给排水系统图
负一层给排水消防平面图
一层给排水消防平面图
二层给排水消防平面图
三层给排水消防平面图
四层给排水消防平面图
负一层喷淋平面图
一层喷淋平面图
二层喷淋平面图
三层喷淋平面图
四层喷淋平面图
卫生间给排水大样图

附件详情

该附件为山东某大型国际商业广场给排水图纸。
项目概要：总建筑面积50694.3平方米,其中地下建筑面积13653平方米,地上建筑面积37041.3平方米,地下一层,地上二十四层，建筑总高度20.95m。
建筑建筑设计结构形式：剪力墙结构，设计使用年限50年，抗震设防烈度为七度，防火设计的建筑类别为二类，其耐火等级为地上二级，地下一级。
设计范围：给水系统、生活污水系统、消火栓系统、自动喷水系统及移动灭火器配置。
，共43张图纸。

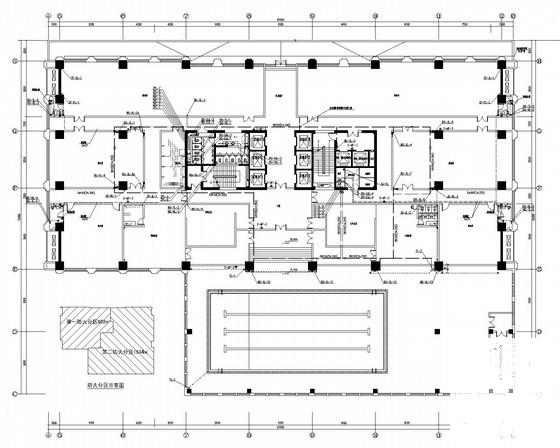

五层给排水消防平面图

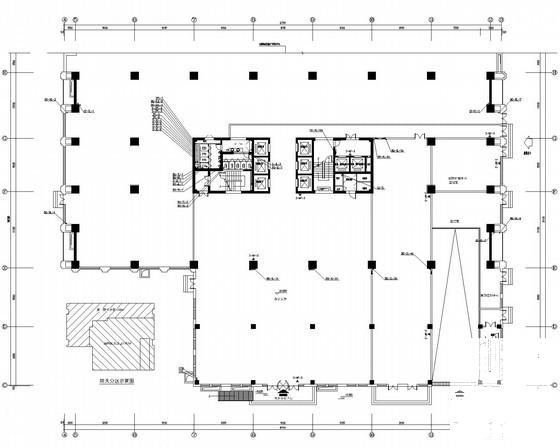

一层给排水消防平面图

负一层给排水消防平面图

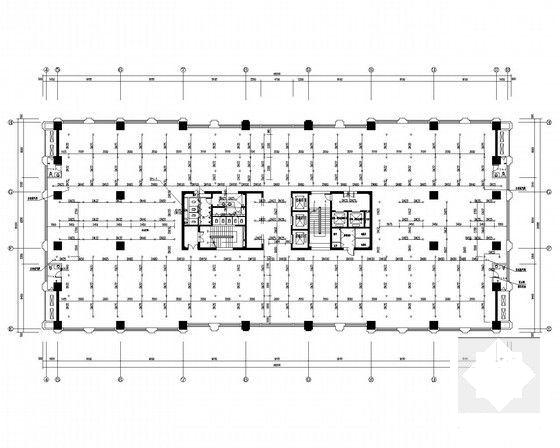

二十二、二十三、二十四层喷淋平面图

地下车库、办公消火栓系统原理图

地下超市泵房消火栓系统原理图

地下超市泵房喷淋系统原理图

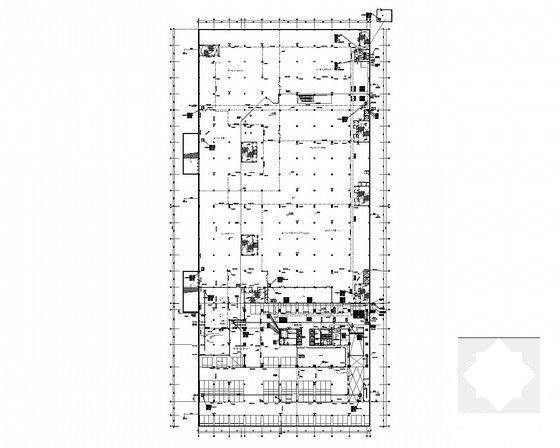

负一层喷淋平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
