带附楼门式刚架厂房结构CAD施工图纸（独立基础）

附件详情

该项目平面呈矩形，平面较规则。竖向层高变化较大。主厂房采用门式刚架结构。整体一层，层高13m。分为30.250m及15m两跨。厂房30.250m跨设有QD型5t电动双梁桥式起重机2台,QD型16/3.2t电动双梁桥式起重机1台；15.00m跨设有QD型16/3.2t电动双梁桥式起重机1台；LD型5t电动单梁起重机2台。
该资料包含：

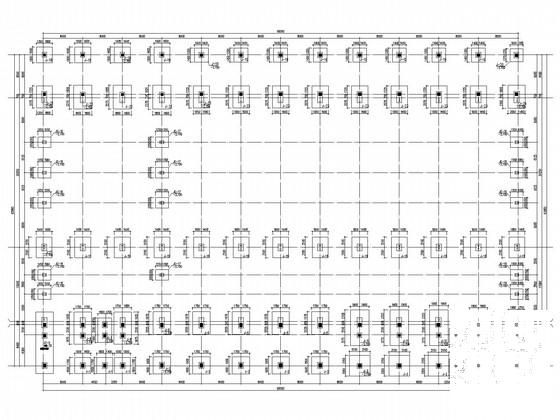

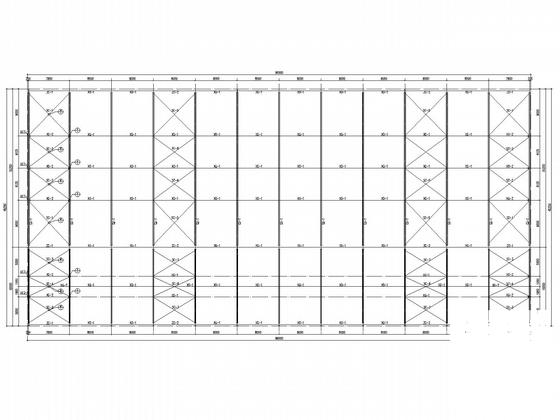

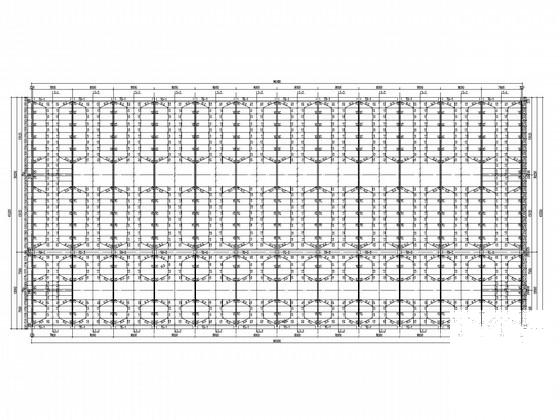

结构设计总说明、基础平面布置图、基础拉梁配筋图、基础详图、GJ及 节点详图 、厂房柱间支撑布置图、厂房屋面水平支撑布置图、厂房屋面构件布置图及 节点详图 、厂房墙面构件布置图、钢柱及吊车梁 平面布置图 共14张图纸。
