4层三甲医院门诊医技楼给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：医疗
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：4层
图纸设计深度：施工图
参考图纸：30张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统
供水方式：市政供水
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：20
特殊系统：太阳能热水系统
大样节点：卫生间
热水供应方式：全日供应热水
项目所在地：河南

附件详情

资料目录
给水排水设计总说明、图例
地下一层给水平面图
一层给水平面图
二层给水平面图
三层给水平面图
四层给水平面图
机房层给排水平面图
屋顶层给排水平面图
卫生间给排水详图一
卫生间给排水详图二
卫生间排水系统图
雨水排水系统图
卫生间给水系统图
消火栓给水系统图

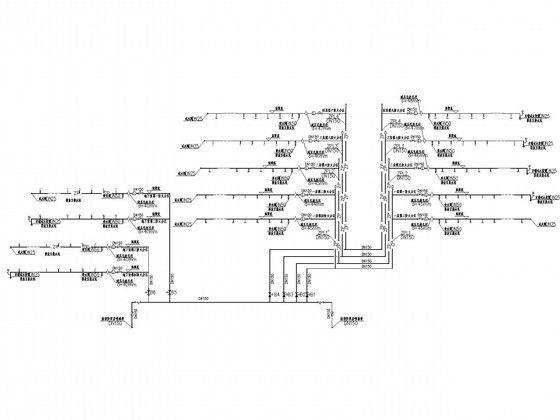

喷淋原理图
一层冷、热水给水系统图
二层冷、热水给水系统图
三层冷、热水给水系统图
四层冷、热水给水系统图
地下一层排水平面图
一层排水平面图
二层排水平面图
三层排水平面图
四层排水平面图
生活排水系统图
地下一层自动喷淋平面图
一层自动喷淋平面图
二层自动喷淋平面图
三层自动喷淋平面图
四层自动喷淋平面图

附件详情

该医院为综合性三级甲等医院，总病床数为1000床；总建筑面积110209.24m2，一级耐火等级，建筑高度（裙房）：门诊医技楼：20.10m，病房楼（主楼）66.00m，建筑类别为一类高层。
本项目为门诊医技楼项目；
设计范围主要包括门诊急诊、医技、给水系统、排水系统、消火栓系统、自动喷水灭火系统、热水系统、高压细水雾系统、雨水系统设计等；其中门诊楼地下室为人防地下室；
，共计30张图纸；

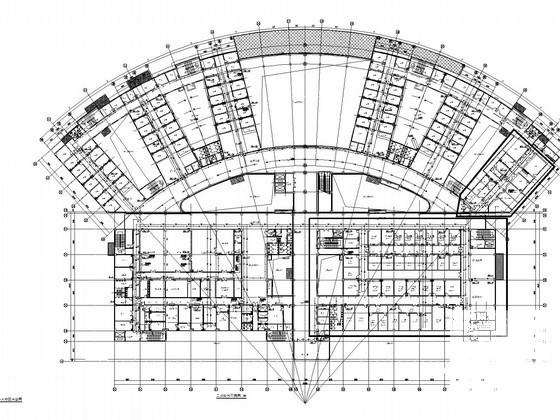

二层给排水平面图

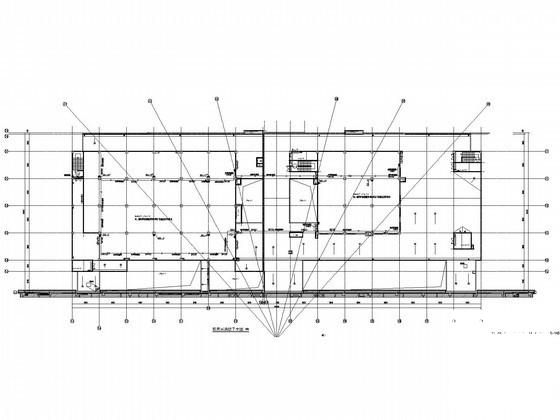

机房层消防平面图

喷淋原理图

消火栓系统原理图

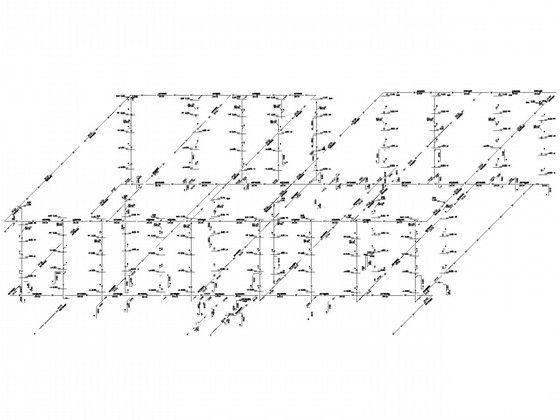

冷热水给水系统图

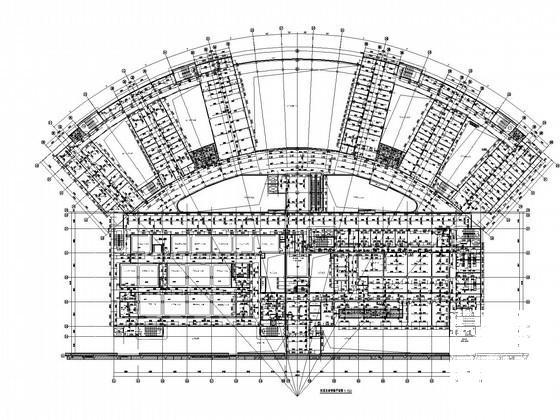

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
