3层三甲医院发热门诊楼电气施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:一级,二级,三级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 强电设计:供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,综合布线系统,公共信息显示系统,呼应信号及信息显示,其它

该附件为某三层发热门诊楼 电气施工图 ,8月出图。

概况:
该项目名称为新建发热门诊楼,本建筑为地上三层,建筑设计结构形式为框架结构,结构安全类别为二类。设计使用年限为50年,抗震设防烈度为7度。该项目消防分类为多层建筑,耐火等级为二级。

设计范围:
低压配电系统;电力系统;照明系统;紫外线消毒布置;
防雷与接地系统;消防电源监控系统;电气火灾监控系统;
火灾自动报警及联动系统;可视对讲系统;排队叫号系统;
多媒体信息发布系统;安防监控系统;综合布线系统;氧气泄露报警系统。

部分图纸摘录:

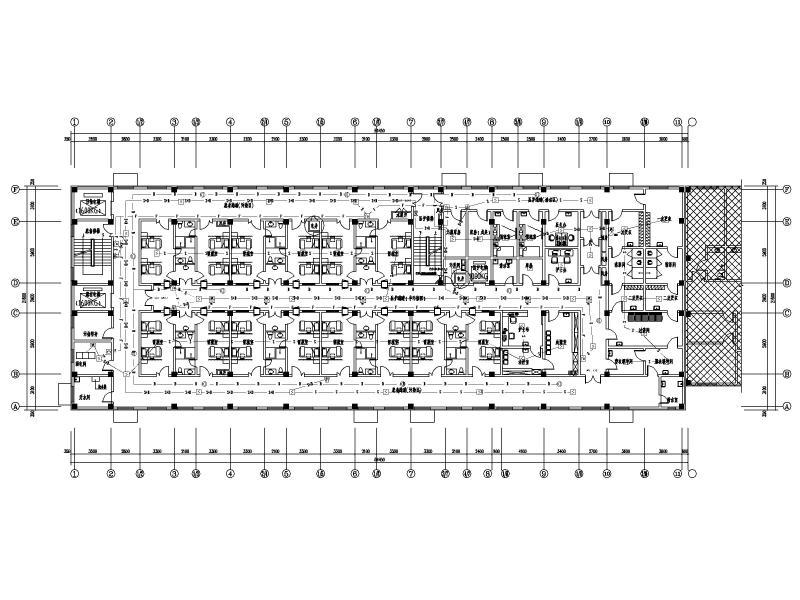

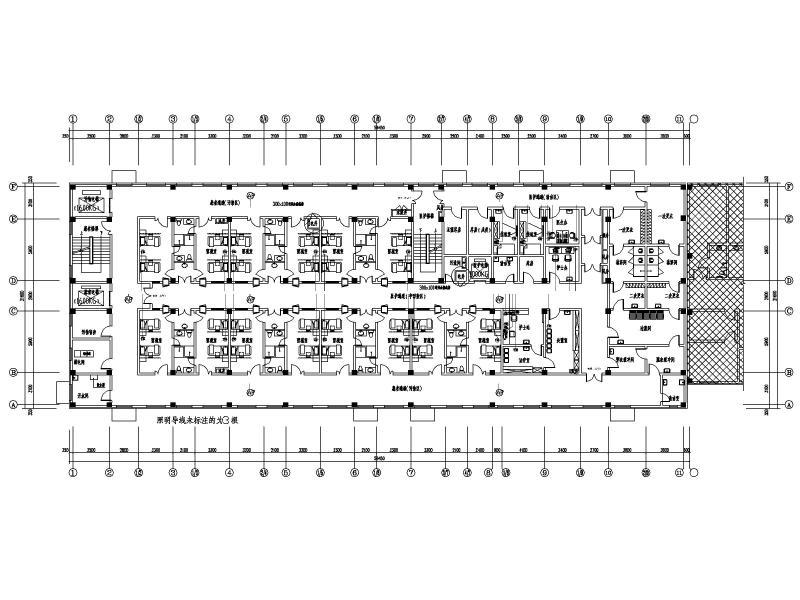

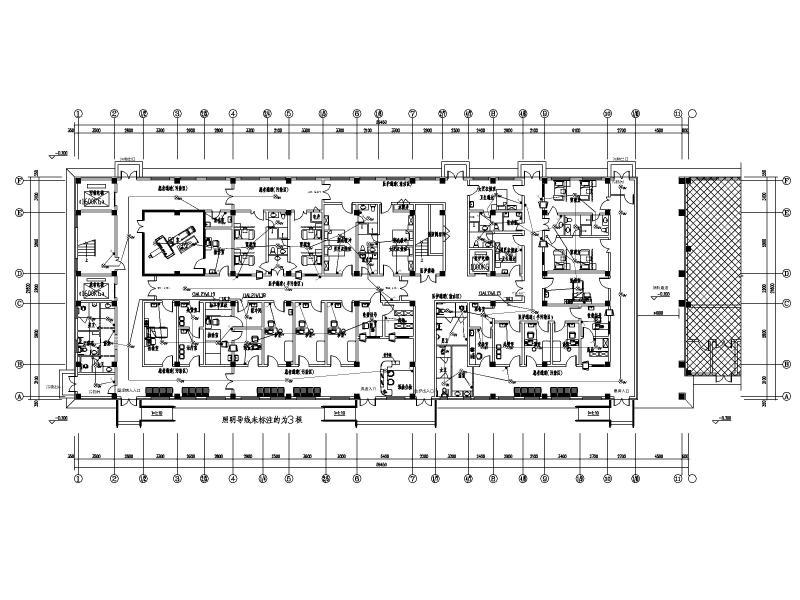

照明平面图
紫外线消毒平面图
空调平面图
火灾报警平面图
综合布线平面图
配电系统图
电源干线拓扑图




火灾自动报警系统图
消防设备电源监控系统图
门诊排队叫号系统
氧气泄露报警系统
病房监控及可视对讲系统图


安全防范系统图
图纸内容全览

以下是附件的其中一部分截图,共14张,您也可以 搜索 更多您想要的资源
  • 医院电气施工图纸 - 1
    医院电气施工图纸 - 1
  • 医院电气施工图纸 - 2
    医院电气施工图纸 - 2
  • 医院电气施工图纸 - 3
    医院电气施工图纸 - 3
  • 医院电气施工图纸 - 4
    医院电气施工图纸 - 4
  • 医院电气施工图纸 - 5
    医院电气施工图纸 - 5
  • 医院电气施工图纸 - 6
    医院电气施工图纸 - 6
  • 医院电气施工图纸 - 7
    医院电气施工图纸 - 7
  • 医院电气施工图纸 - 8
    医院电气施工图纸 - 8
  • 医院电气施工图纸 - 9
    医院电气施工图纸 - 9
  • 医院电气施工图纸 - 10
    医院电气施工图纸 - 10
  • 医院电气施工图纸 - 11
    医院电气施工图纸 - 11
  • 医院电气施工图纸 - 12
    医院电气施工图纸 - 12
  • 医院电气施工图纸 - 13
    医院电气施工图纸 - 13
  • 医院电气施工图纸 - 14
    医院电气施工图纸 - 14
以上是部分截图,请下载附件后查看完整高清内容
