医院11层门诊楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:57772.85平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 供水方式:变频供水,分区供水
  • 供水分区:两区
  • 排水技术:压力排水
  • 雨水重现期:10年
  • 火灾危险等级:中危险级Ⅱ级
  • 特殊系统:压力排水
  • 大样节点:水箱,水泵,泵房
  • 项目所在地:山东

附件详情

  • 给排水专业资料目录
  • 主要设备材料表
  • 室内给排水设计施工说明
  • 生活给水系统图
  • 排水系统图
  • 各层给排水平面图
  • 水池、水泵房平面放大图
  • 泵房剖面及管线图
  • 卫生间给排水大样
  • 屋顶生活水箱大样

附件详情

医院十一层门诊楼给排水施工图纸,门急诊综合楼建筑面积57772.85平方米,1.2 设计范围:红线范围内的室内外给排水及水 消防系统 ;本次为门急诊综合楼建筑单体设计。气体消防不在该资料范围内,

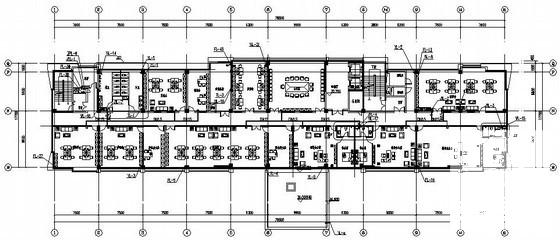

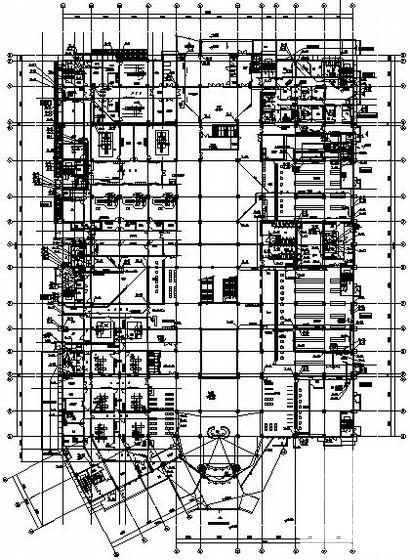

给排水平面图

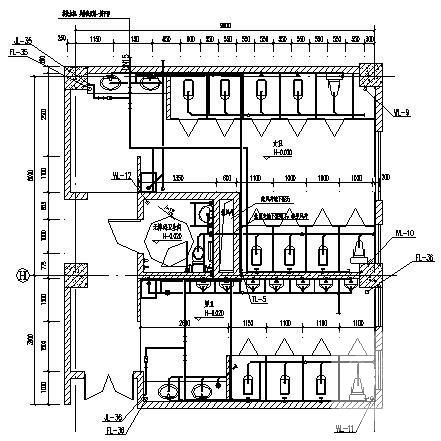

卫生间给排水平面图

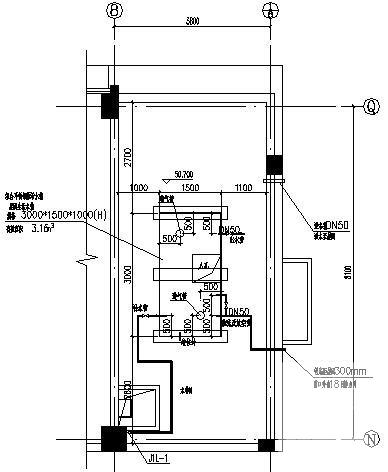

屋顶生活水箱平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 医院11层门诊楼给排水CAD施工图纸 - 1
    第 1 张图
  • 医院11层门诊楼给排水CAD施工图纸 - 2
    第 2 张图
  • 医院11层门诊楼给排水CAD施工图纸 - 3
    第 3 张图
  • 医院11层门诊楼给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
