县6层医院医技楼给排水施工图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:轻危险级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10
  • 大样节点:水箱,厨房,卫生间
  • 项目所在地:四川

附件详情

  • 资料目录
  • 设计说明
  • 底层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 五层给排水平面图
  • 六层给排水平面图
  • 屋顶层给排水平面图
  • 厨房及卫生间给排水放大平面图及系统图(一)
  • 厨房及卫生间给排水放大平面图及系统图(二)
  • 给水系统图
  • 排水系统图
  • 消防系统
  • ……

附件详情

项目概要:该项目位于四川,是一县级医院医技楼建筑给排水项目,建筑层数为6层;
设计范围:该项目设有给水系统、生活污水系统、雨水系统、消火栓系统、灭火器等。
共计13张图纸

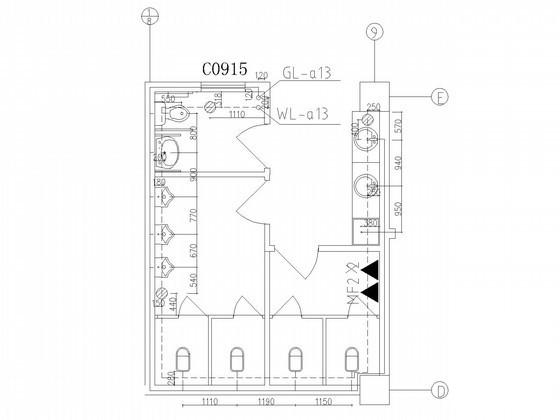

卫生间放大平面图

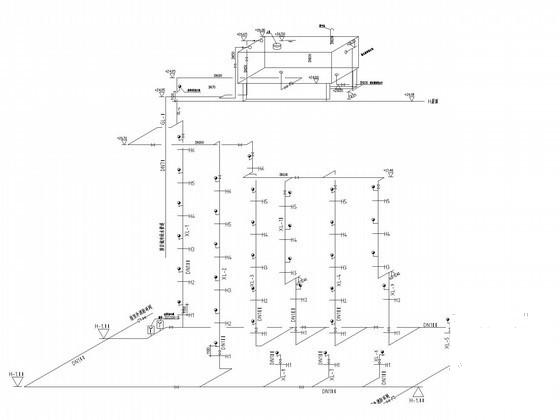

消防给水系统图

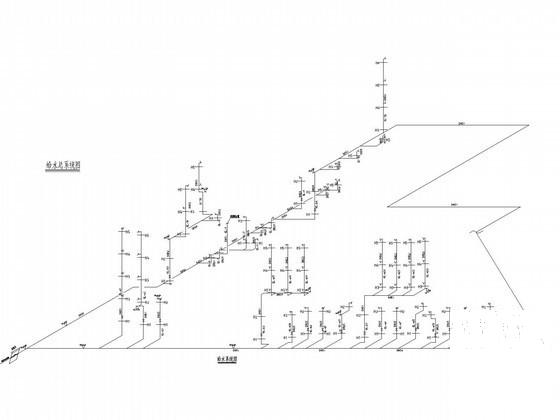

给水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

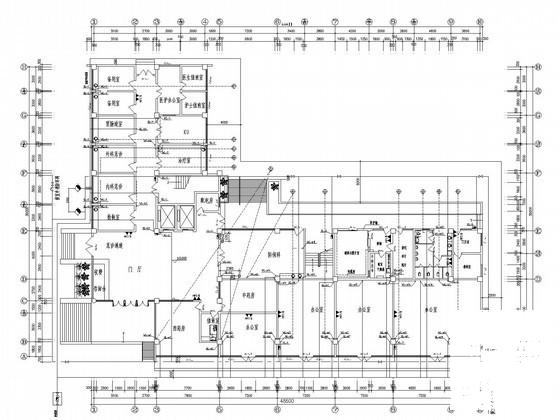

  • 医院给排水施工图 - 1
    医院给排水施工图 - 1
  • 医院给排水施工图 - 2
    医院给排水施工图 - 2
  • 医院给排水施工图 - 3
    医院给排水施工图 - 3
  • 医院给排水施工图 - 4
    医院给排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
