8层四星级酒店给排水CAD施工图纸（附楼）(集中热水系统)

资料简介
赚取积分

附件设计说明：有
建筑类别：酒店
建筑高度类型：高层建筑
建筑设计面积：21777.89平方米
建筑地上层数：8层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：33张
地下室用途：车库
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统, 废水系统, 雨水系统
消防设计：室内消火栓系统, 喷淋系统
供水设备：高位水箱, 水泵站
供水方式：市政供水, 高位水箱供水
供水分区：无
排水体制：雨污分流
火灾危险等级：中危险级Ⅰ级, 严重危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
特殊系统：太阳能热水系统
大样节点：厨房, 卫生间, 消毒间, 洗衣房
热水供应方式：集中热水供应, 热泵热水供应

附件详情

给排水设计说明
图例
主要设备材料一览表
地下一层消防平面图
一层消防平面图
屋顶消防平面图
喷淋系统原理图
室内消火栓系统图
地下一层给排水平面图
一层给排水平面图
屋顶层给排水平面图
屋顶层太阳能集热板布置平面图
太阳能和热泵集中热水系统主要设备一览表
给水系统图
热水系统图
排水系统图
一层操作台给排水大样图
卫生间给排水大样及系统图
水泵房大样图
水泵房喷淋系统图
屋顶消防及给排水平面图
二层消毒间和洗碗间以及包房给排水大样及系统图
二层厨房卫生间给排水大样及系统图

附件详情

项目概要：该项目为某四星级酒店主楼和附楼给排水施工全套设计。
主楼，一、二层为KTV和服务用房等，三至八层为客房，属高层旅馆建筑，总建筑面积21777.89平方米，主体建筑高度30.900m。
附楼，一层为商业，二层为厨房和包房，三层为会议室，四层为宴会厅，属多层综合楼，总建筑面积4969.35平方米，主体建筑高度19.500m。

设计范围：给水到室外阀门井，污水到室外污水检查井，室外部分详给排水总图（另行设计）。

图纸共33张。

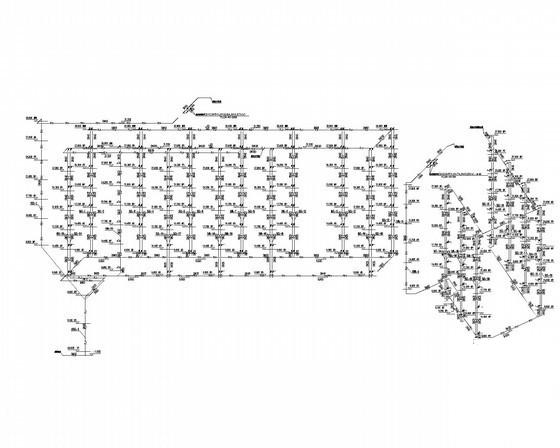

热水系统图

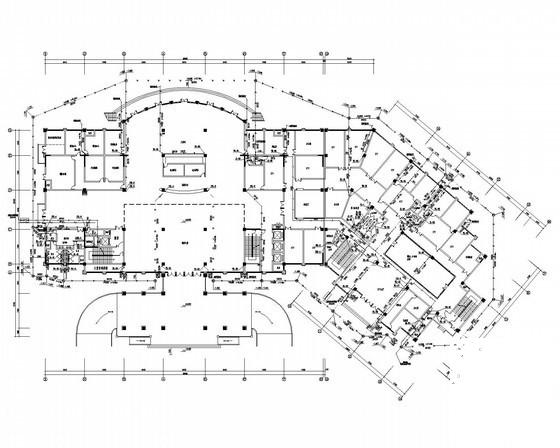

地下一层消防平面图

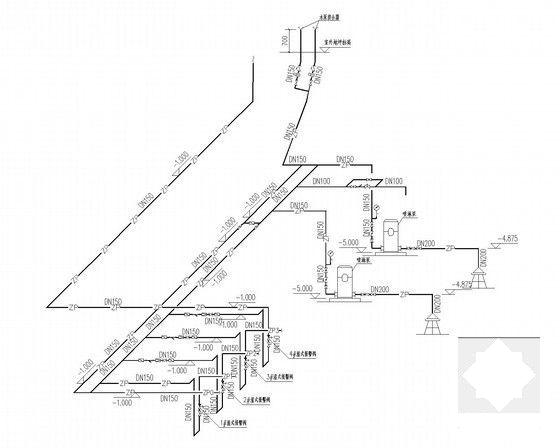

水泵房喷淋系统图

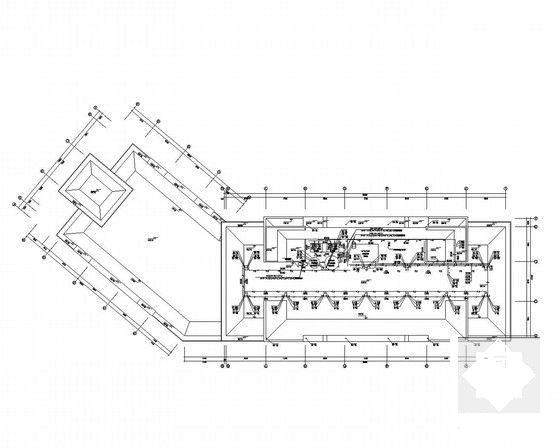

屋顶层给排水平面图

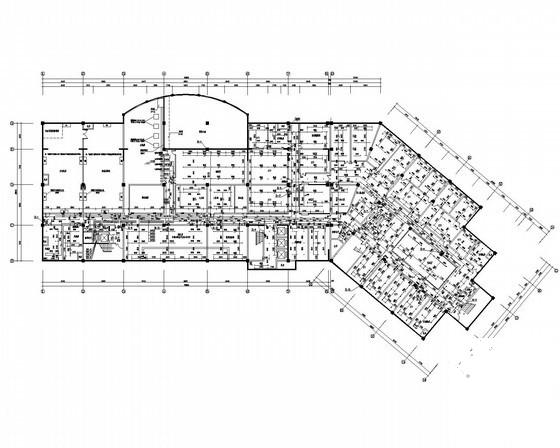

四层消防平面图

消火栓系统图

八层屋面太阳能和热泵集中热水系统工作原理图

水泵房大样图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
