4层四星级酒店给排水消防CAD施工图纸(自动喷水灭火系统)

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑设计面积:30000平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):20
  • 大样节点:卫生间

附件详情

  • 消防喷淋出户管平面图

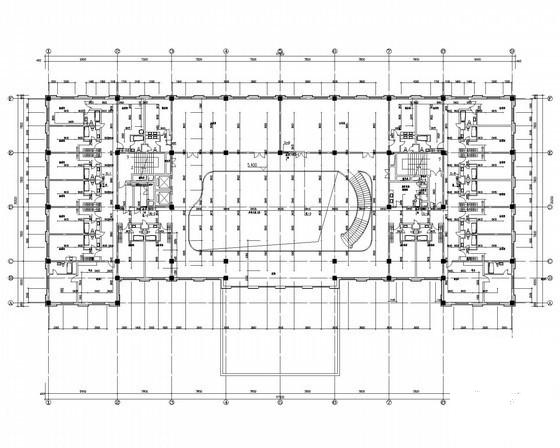

  • 喷淋消火栓平面图
  • 给排水平面图
  • 消火栓系统图
  • 自动喷水灭火系统图
  • 卫生间排水详图
  • 给排水系统图
  • 热水、热回水系统图

附件详情

该资料为四星级酒店水消防施工图。建筑面积30000m,地上4层,局部5层,层高4.5米。其中一层高5.4m,二层高4.6m,建筑高度为21.40m。
设计聂荣:生活给水系统(由市政给水管网提供)、生活热水系统、雨水系统(采用重力流内排水形式)、生活排水系统、消火栓系统(室内消火栓20L/s,室外消火栓25L/s)。共20张图。

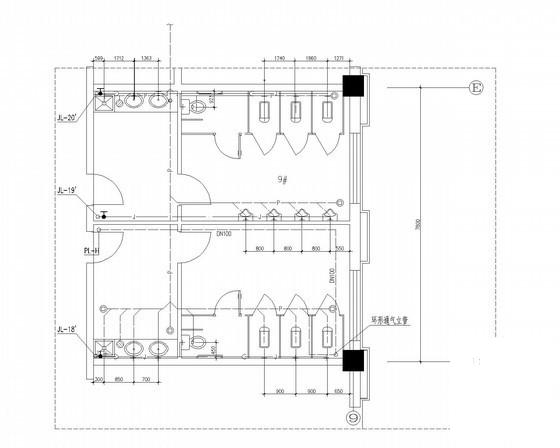

9#卫生间给排水详图

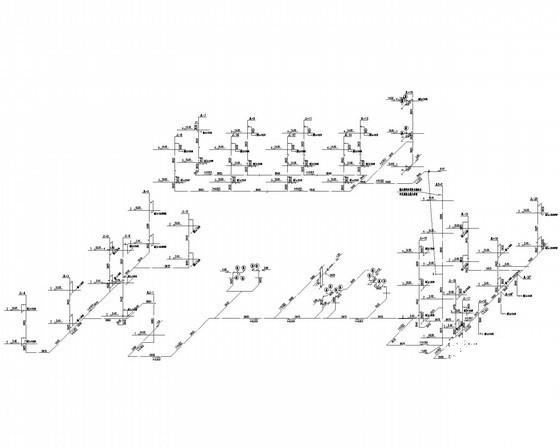

给排水系统图

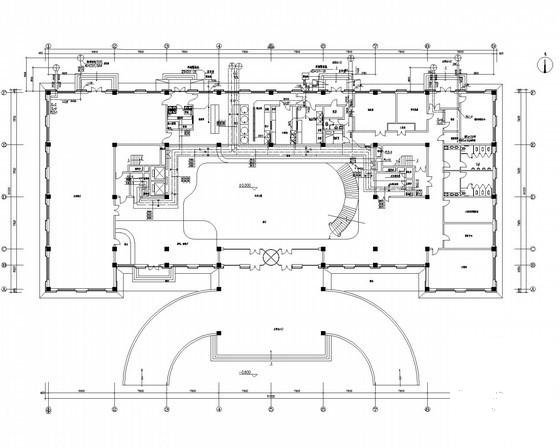

一层消防喷淋出户管平面图

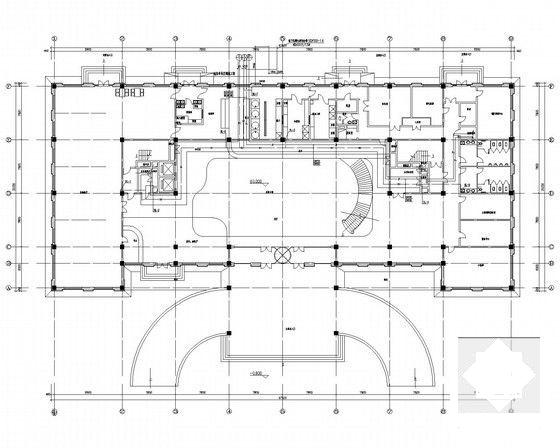

一层给排水平面图
