18层四星级公寓式酒店给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:126351.10平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:45张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:水泵站
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:10年
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:卫生间
  • 热水供应方式:集中热水供应
  • 项目所在地:湖北

附件详情

  • 给排水系统设计施工说明
  • 标高给排水平面图、变电站气体灭火
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 酒店五层给排水平面图
  • 酒店六层给排水平面图
  • 酒店七至八层给排水平面图
  • 酒店九层给排水平面图
  • 酒店十层给排水平面图
  • 酒店十一至十三层给排水平面图
  • 酒店十四层给排水平面图
  • 酒店十五层给排水平面图
  • 酒店十六层给排水平面图
  • 酒店十七层给排水平面图
  • 酒店十八层给排水平面图
  • 机房层给排水平面图
  • 公寓式酒店五层给排水平面图
  • 公寓式酒店六层给排水平面图
  • 公寓式酒店七层给排水平面图
  • 公寓式酒店八至九层给排水平面图
  • 公寓式酒店十层给排水平面图
  • 公寓式酒店机房层给排水平面图
  • 标高喷淋平面图
  • 一至十八层喷淋平面图
  • 酒店五至六层喷淋平面图
  • 酒店七至十层喷淋平面图
  • 酒店十一至十四层喷淋平面图
  • 酒店十五至十六层喷淋平面图
  • 酒店十七层喷淋平面图
  • 酒店十八层喷淋平面图
  • 公寓式酒店五至六层喷淋平面图
  • 公寓式酒店七至十层喷淋平面图
  • 低区消火栓系统图
  • 高区消火栓系统图
  • 酒店喷淋干管原理图、公寓式酒店喷淋干管原理图
  • 给水原理图 热水原理图 污水原理图 雨水原理图
  • 卫生间给排水大样图

附件详情

项目概要:工程地处湖北,此项目是集酒店及公寓式酒店为一体的综合性用地项目
,分为商务酒店及居住两块区域。酒店及配套位于基地北区,该区西北方向为高层
酒店塔楼,东北方向为公寓式酒店,裙房三层,酒店客房主体塔楼为 18 层,建筑
高度为 74.4m;公寓式酒店 10 层,高度为 39.0m。 酒店及公寓为干挂石材外立面
上顶,整个社区均采用中央空调。建筑高度为73.05米,总建筑面为126351.10平方
,使用性质为酒店及公寓式酒店。该项目按一类高层建筑设计。
设计范围:、该资料范围包括建筑单体室内给水排水及 消防系统 设计,主要包括
生活给水系统、生活热水系统、生活排水系统、雨水系统、消火栓给水系统及移动
式灭火器系统。
该项目,共计43张。

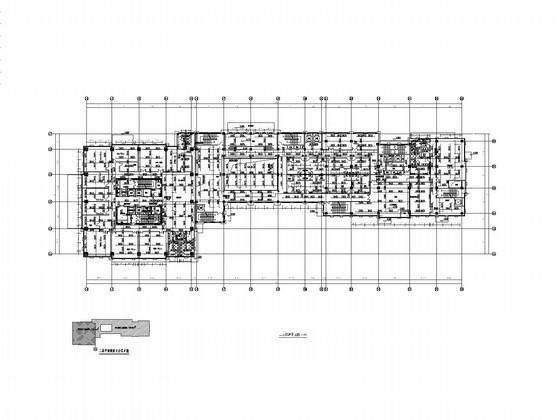

二层喷淋平面图

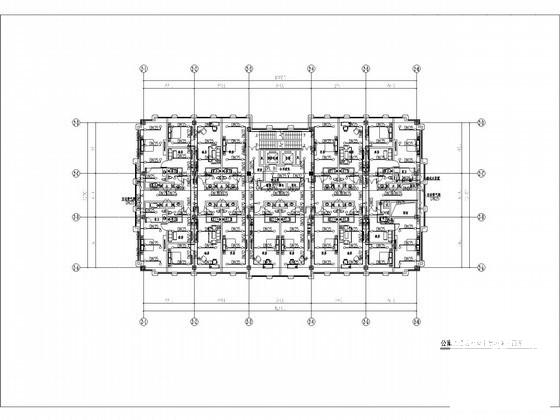

公寓式酒店七至十层喷淋平面图

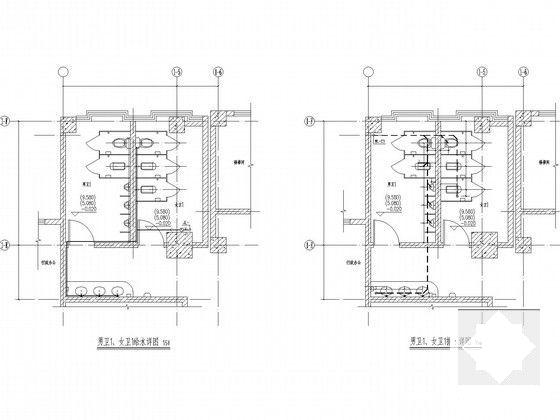

卫生间详图

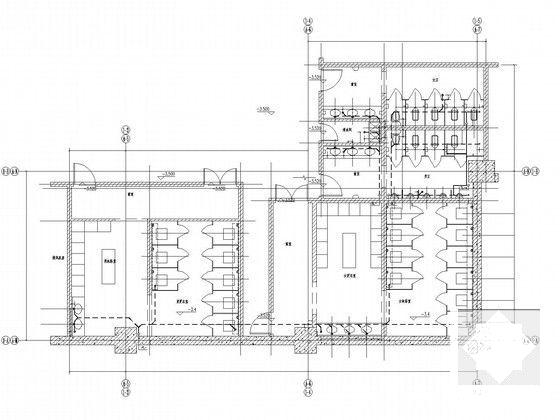

卫生间浴室排水详图

酒店喷淋干管原理图

热水原理图

高区消火栓系统图

热水原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 18层四星级公寓式酒店给排水CAD施工图纸 - 1
    第 1 张图
  • 18层四星级公寓式酒店给排水CAD施工图纸 - 2
    第 2 张图
  • 18层四星级公寓式酒店给排水CAD施工图纸 - 3
    第 3 张图
  • 18层四星级公寓式酒店给排水CAD施工图纸 - 4
    第 4 张图
  • 18层四星级公寓式酒店给排水CAD施工图纸 - 5
    第 5 张图
  • 18层四星级公寓式酒店给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
