11层体育活动中心给排水CAD施工图纸(热水系统)

  • 附件设计说明:有
  • 建筑类别:体育
  • 建筑高度类型:高层建筑
  • 建筑设计面积:17399.4平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式:市政供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 特殊系统:游泳池
  • 大样节点:水箱,泵房,卫生间,集水坑
  • 项目所在地:山东

附件详情

  • 各层喷淋平面图
  • 各层消防给排水平面图
  • 游泳池水处理泵房大样图
  • 一层游泳池给排水平面图
  • 地下一层游泳池给排水平面图
  • 消防泵房、生活水泵房大样图
  • 卫生间给排水大样图
  • 泵房设备安装透视图
  • 集水坑管道安装透视图
  • 排水系统图
  • 消火栓给水系统图
  • 喷淋给水系统原理图
  • 给水系统图
  • 游泳池水处理工艺流程图
  • 游泳池给水示意图

附件详情

项目概要:该项目地上11层(裙房2层、塔楼9层),地下1层。建筑高度47.57m,建筑面积为17399.4平方米,为2类高层建筑。地下一层为设备机房和车库,车库部分平战结合,战时做人防使用;地上部分:裙房为游泳馆,篮球馆;塔楼为健身中心等用房;设在屋顶水箱间设有消防水箱。
设计内容:给水系统、热水供应系统、污废水系统、雨水系统、消火栓系统、自动喷水系统及建筑灭火器配置。
,共31张图。


一层卫生间给排水大样图

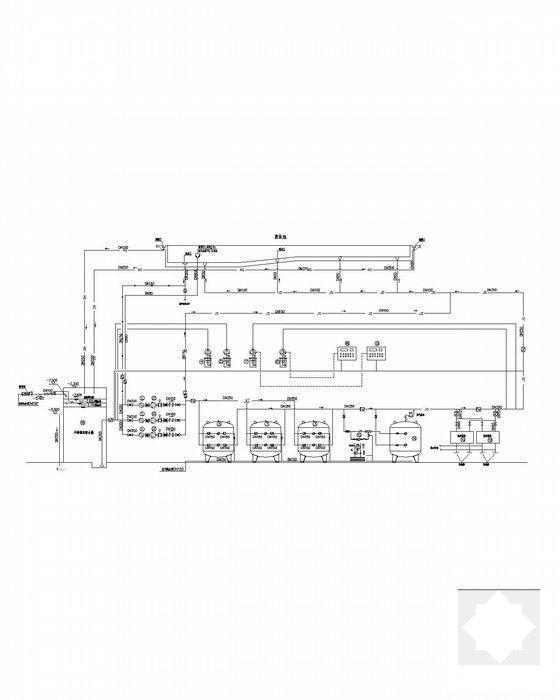

游泳池水处理工艺流程图

消防泵房、生活水泵房大样图

集水坑管道安装透视图

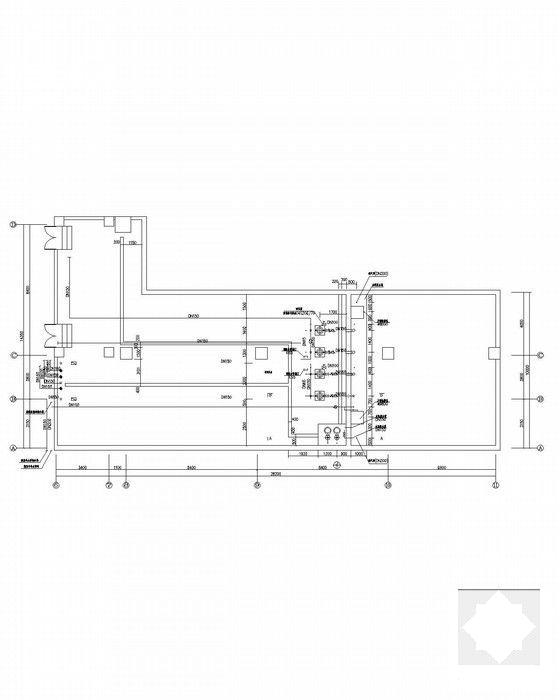

游泳池水处理泵房大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

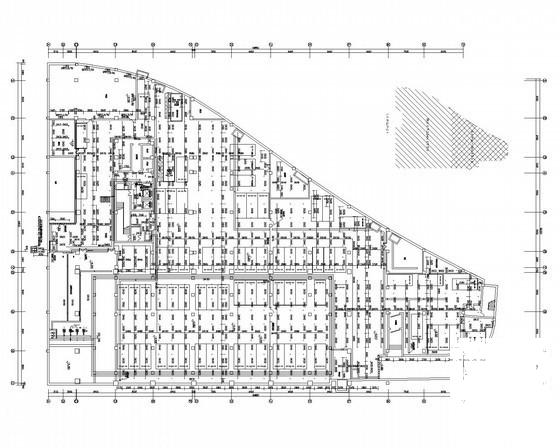

  • 11层体育活动中心给排水CAD施工图纸(热水系统) - 1
    第 1 张图

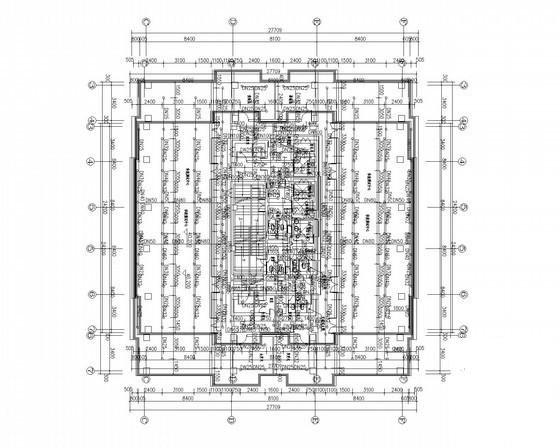

  • 11层体育活动中心给排水CAD施工图纸(热水系统) - 2
    第 2 张图
  • 11层体育活动中心给排水CAD施工图纸(热水系统) - 3
    第 3 张图
  • 11层体育活动中心给排水CAD施工图纸(热水系统) - 4
    第 4 张图
  • 11层体育活动中心给排水CAD施工图纸(热水系统) - 5
    第 5 张图
  • 11层体育活动中心给排水CAD施工图纸(热水系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
