3层独栋建筑给排水及消防CAD施工图纸（热水系统）

附件详情

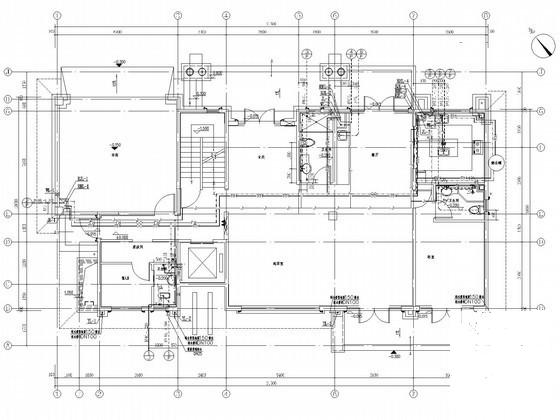

该项目为独栋建筑，位于海口市，地上三层，该资料内容包括室内给水、排水系统。

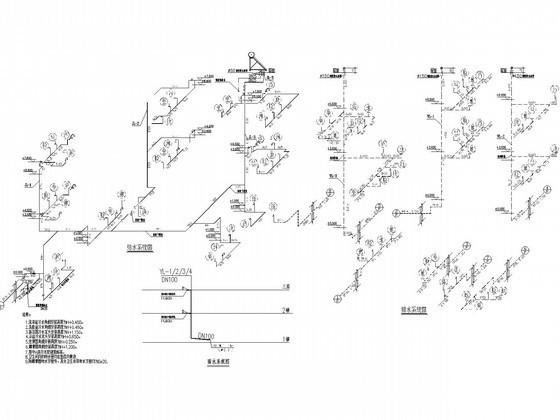

1.给水系统
生活给水由小区市政给水管网直接供水。
2.热水系统
系统形式:住宅热水由太阳能热水系统供给，为其提供60℃ 生活热水。热水系统首层干管及 立管均设置供、回水管热水回水端设置循环泵，当回水温度低于设定值，循环泵启动，以保证用水温度;太阳能热水系统应安全可靠，内置加热系统必须带有保证使用的安全装置，并防结露、防过热、防雷、防雹、抗风、抗震等技术措施。
3.排水系统
室内污、废水合流排水室内排水通过排水管道收集排入室外化粪井后部分接入市政排水管道。
4.雨水系统
屋面为自由排水，阳台及露台通过雨水排水斗接雨水，排水管到地面散排。
5. 消防系统
均采用MF/ABC2手提式干粉灭火器。
