3层大学体育活动中心电气CAD施工图纸

资料简介
赚取积分

建筑类别：体育
建筑高度类型：多层建筑
建筑设计面积：4980平方米
建筑地上层数：3层
图纸设计深度：施工图
参考图纸：19张
设计年代：近代
负荷等级：三级
防雷等级：第三类
有线广播：服务性
接地方式：TN-S
项目所在地：北京
强电设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制
弱电设计：火灾自动报警系统 ,综合布线系统,有线电视和卫星接收系统,广播系统,其它

附件详情

1、电气设计说明
2、高压一次系统图及配电干线系统图
3、低压配电系统图
4、配电箱系统图
5、弱电系统图
6、变电室详图

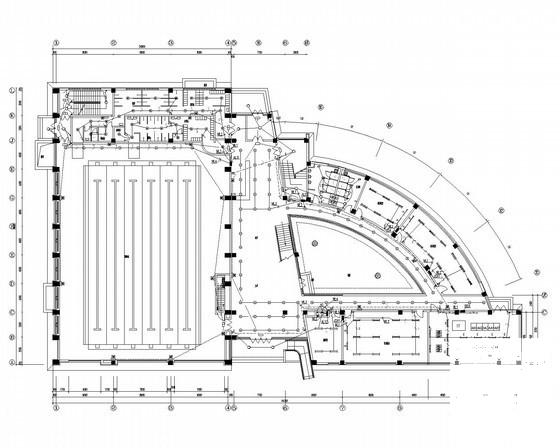

7、电气平面图
8、照明平面图
9、插座平面图
10、防雷与接地平面图
11、弱电平面图

附件详情

该附件是大学体育活动中心全套电气施工图纸，总共19张。
项目概要：该项目为北京市，子项目为体育活动中心，建筑面积4980m。框架结构，地上三层，地下一层，地上主要为一个游泳池，一个篮球馆和部分教室及办公用房，一层设有变电室，地下主要为设备用房及管道间，建筑总高度为18.55米。
设计范围：1、变配电系统；2、综合布线系统；3、防雷与接地系统；4、有线广播系统；5、消火栓按钮启泵系统；5、有线电视系统；
......
，总共19张。

变电室详图

配电箱系统图二

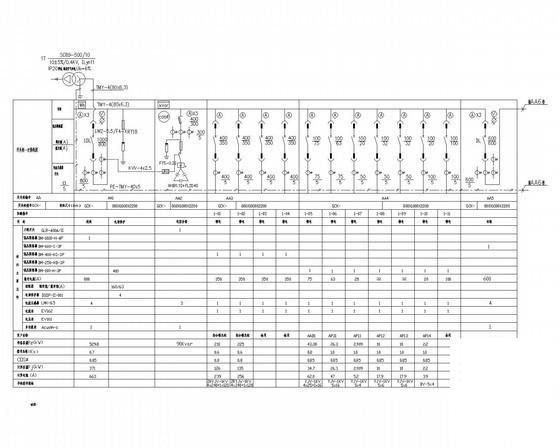

低压配电系统图一

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-10-13
评论次数：0

浏览次数：0
文件大小：2.99 MB

收藏次数：0
文件名称：附件-995856585678559667878.rar
