医院血液病房净化空调施工图纸

附件详情

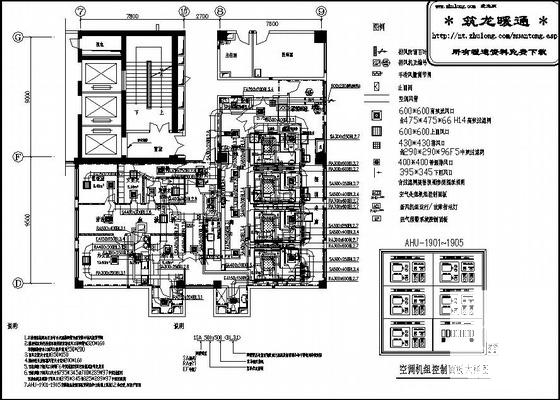

医院血液病房净化空调图纸

说明:
1.不论图纸标明与否，所有手术室排风管均须安装手动风量调节阀。
2.除特别注明外，所有单独连接洁净送风口的风管为320*160，单独连接洁净上回风口的风管为250*200。
3.回风立管尺寸均为350*150
4.除注明外，所有排风管尺寸均为200*160。
5.百级病房下回风口均带F6中效过滤网，其它功能用房带尼龙网。
6.百级病房下回风口尺寸为795*345含700*289*97中效过滤网；洁净走廊及辅房下回风口为395*345含325*289*97中效过滤网。

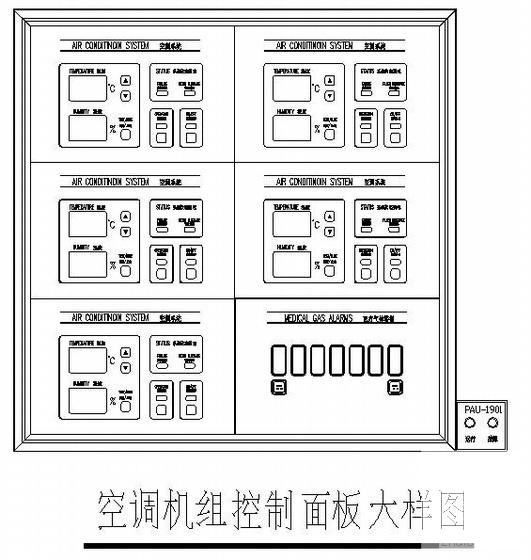

7.AHU-1901~1905空调机组控制面板安装在护士站墙上，离地1.2米位置,详见平面图。
