商业大楼给排水CAD施工图纸(3座)

  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:41580.05平方米
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 地下室用途:商业,车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室内消火栓系统,水喷雾系统,喷淋系统,灭火器配置系统
  • 供水设备:稳压泵
  • 供水方式:市政供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 火灾危险等级:中危险级Ⅰ级,严重危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 大样节点:卫生间
  • 项目所在地:北京

附件详情

  • 给排水设计与施工说明
  • 图例、材料表
  • 一~九层消防给排水平面图
  • 一~九层喷淋平面图
  • A、B、C座消火栓系统原理图
  • 喷淋系统原理图
  • A、B、C座排水系统图
  • 给水、中水系统原理图
  • A、B、C座雨水系统图
  • 卫生间大样图

附件详情

本稿件为某商业大楼给排水施工图纸(共3座), 建筑结构类型:钢筋混凝土框架剪力墙结构。 设计使用年限为50年;建筑物抗震设防烈度:8度。本子项工程由地下车库、A-G座办公楼组成,地下二层,地上分别是八层和九层。总建筑面积41580.05
平方米。设计范围:包括室内给水系统、室内污水系统、室内 消防系统 (室内消火栓、自动喷水、水喷雾、灭火器设置等)、屋面雨水系统。
,共22张图纸。

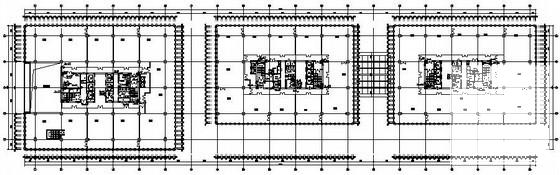

二层消防给排水平面图

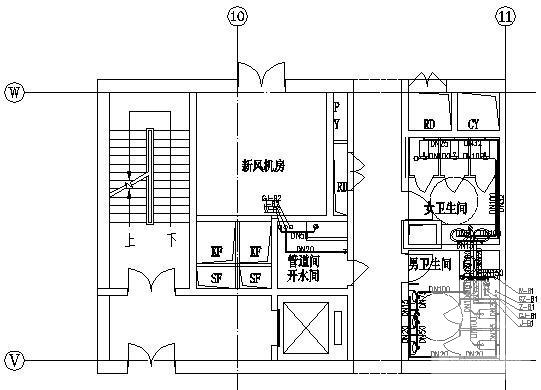

卫生间详图

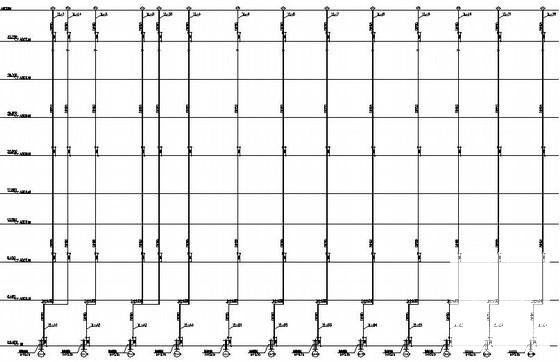

A、B、C座雨水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 商业大楼给排水CAD施工图纸(3座) - 1
    第 1 张图
  • 商业大楼给排水CAD施工图纸(3座) - 2
    第 2 张图
  • 商业大楼给排水CAD施工图纸(3座) - 3
    第 3 张图

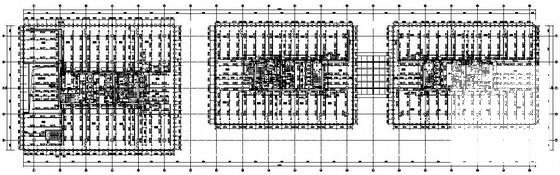

  • 商业大楼给排水CAD施工图纸(3座) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
