12层商住楼给排水CAD施工图纸(地下停车场)
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计面积：30042平方米
- 建筑地上层数：12层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：水泵站,水池
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：两区
- 排水体制：污废合流
- 排水技术：重力排水
- 雨水重现期：50年
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：泵房,厨房,卫生间,集水坑
附件详情
该项目占地面积7000平米，总建筑面积30042平米，建筑高度39.6米，地下一层为地下停车场，一层为商铺，2-12层为住宅，属于商住楼，为二类建筑。建筑耐火等级为一级。

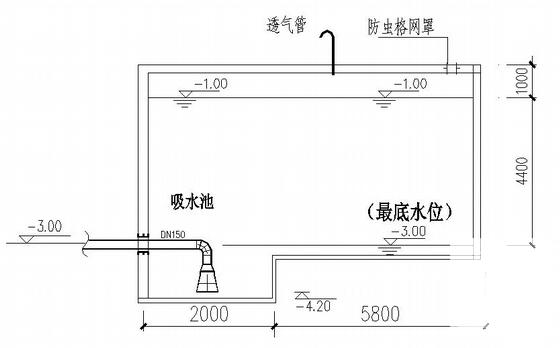

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
