24层商住楼建筑给排水CAD施工图纸(地下室平面图)
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：24层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：21张
- 地下室用途：车库,设备用房,其它
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：喷淋系统,灭火器配置系统
- 供水设备：水泵站,稳压泵
- 供水方式：市政供水,分区供水,高位水箱供水
- 供水分区：三区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 热水供应方式：集中热水供应
- 项目所在地：上海
附件详情
- 资料目录
- 设计施工说明
- 主要设备材料表
- 地下室平面图
- 底层平面图
- 二层平面图
- 主楼部分二层顶板排水平面图
- 三层平面图
- 标准层平面图
- 22层平面图
- 23层平面图
- 24层平面图
- 屋顶平面图
- 地下泵房大样图
- 9、13、15层核心筒平面图
- 给水系统图
- 消火栓系统图一
- 消火栓系统图二
- 喷淋系统图
- 排水系统图一
- 排水系统图二
附件详情
项目概要：该项目位于上海，20#楼为一类高层建筑，建筑高度70.3米，地下一层为自行车库,地上一至二层为商业用房。二层以上为住宅。
设计范围：给水系统、排水系统、雨水系统、
消防系统
、喷淋系统、灭火器配置系统等；
共计21张图纸

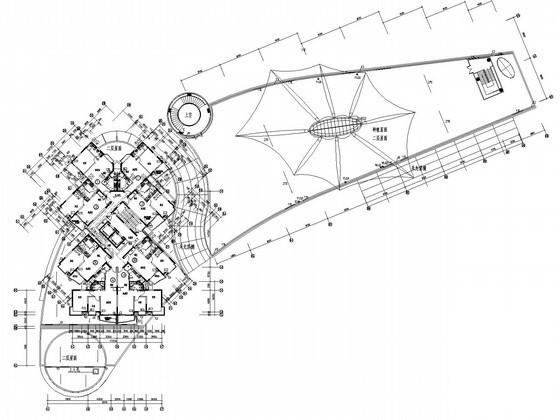

公寓22层给排水 平面布置图

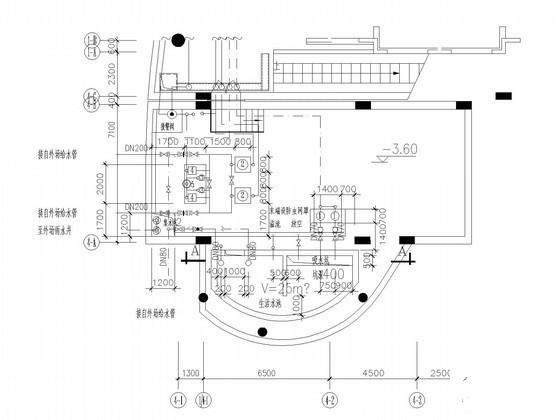

泵房平面布置图
水箱平面布置图

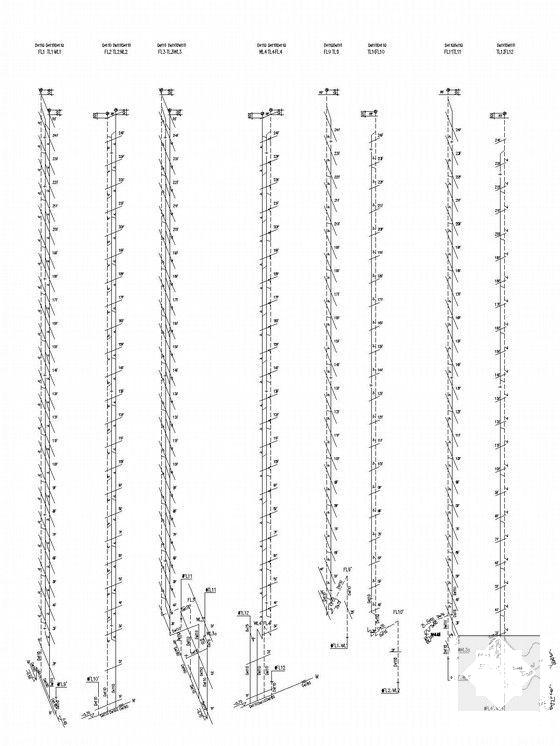

排水系统原理图
给水系统原理图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.98 MB
- 收藏次数：0
-
文件名称：
附件-995860058580099880957.rar
