4114平米单层地下停车场电气施工图纸

  • 建筑类别:其他
  • 建筑设计面积:4114.8平方米
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 地下室用途:车库
  • 负荷等级:二级
  • 有线广播:业务性,服务性,火灾应急
  • 接地方式:TN-S
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,停车场管理系统,广播系统

附件详情

本稿件为某地下停车场电气图纸。建筑概况:本子项地下车库共两个防火分区,面积约4114.8平方米,车位163个。
设计范围:本次强电设计包括供电系统、电力、照明、控制、防雷、接地、保安监控摄像系统、停车场自动计费管理系统、火灾报警及消防联动控制系统、广播系统等。

图2

图3

总缩略图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

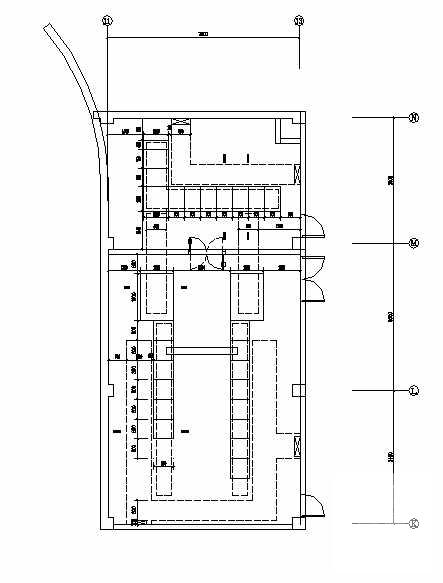

  • 地下停车场施工 - 1
    地下停车场施工 - 1

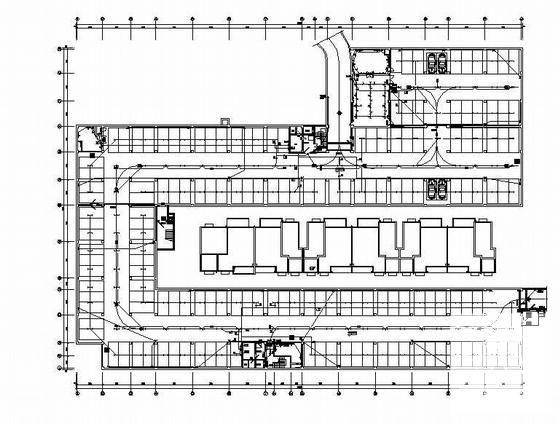

  • 地下停车场施工 - 2
    地下停车场施工 - 2

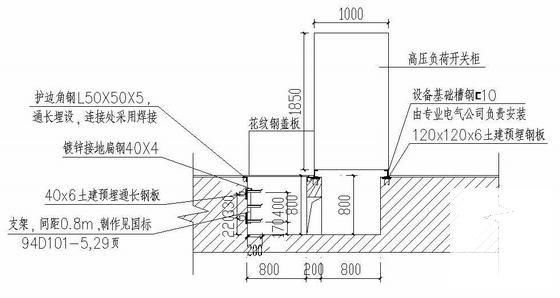

  • 地下停车场施工 - 3
    地下停车场施工 - 3

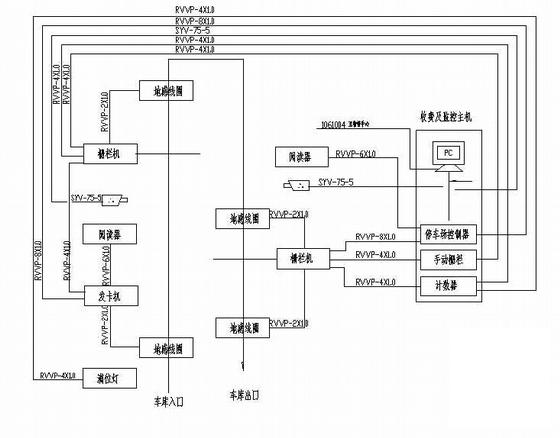

  • 地下停车场施工 - 4
    地下停车场施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
