9层综合档案馆给排水、虹吸雨水及高压细水雾消防系统CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:文化
  • 建筑高度类型:高层建筑
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:水喷雾系统
  • 供水设备:水泵站
  • 供水方式:市政供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 大样节点:水泵,泵房,卫生间,设备房布置
  • 项目所在地:安徽

附件详情

一、项目概要及设计范围

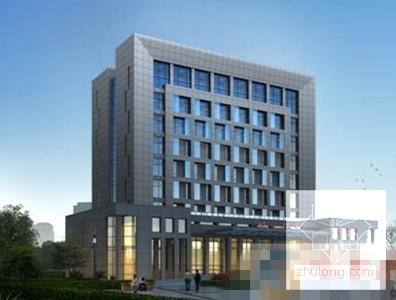

该项目为XXXX综合档案馆。 地上9层,高度36.2m,总建筑设计面积:8856m2。
该项目给排水设计包括以下内容:建筑物内生活给水系统;排水系统;室内消火栓给水系统;自动喷水灭火系统。建筑物内灭火器配置。

二、系统设计

(一).生活给水系统
市政管网压力约为0.26MPa,由市政给水干管各引入2根DN250进水管(引入管上设计量水表和倒流防止器),在地块内形成环状管网。1~3层生活给水由市政给水管网直接供给,4~9层由无负压供水设备加压供给。

(二).排水系统
该项目室内排水采用污、废水合流制,排入市政污水管。室外排水采用雨、污分流制。屋面雨水采用重力排水系统,设计重现期采用10年;室外雨水设计重现期采用2年,道路设雨水口。屋面和室外雨水收集后经室外雨水管网排至市政雨水管网。

(三).消防给水系统
该项目 消防系统 设置消室内消火栓系统;自动喷淋灭火系统。
屋顶水箱有效容积为40m ,为自喷系统、消火栓系统共用,位于主楼屋顶。消防水池有效容积432m。消火栓泵和喷淋泵位于地下室泵房内。

(四).虹吸雨水系统
参照合肥市暴雨强度重现期P=50年进行虹吸雨水系统设计。
雨水斗布置在天沟内,天沟要求连通、水平无坡度。连接在同一悬吊管上的雨水斗斗体安装在同一水平面上,确保雨水斗在同一水位进水,使系统不进气,呈有压流状态。

(五)高压细水雾系统
高压细水雾系统由高压细水雾泵组、细水雾喷头、区域控制阀组、不锈钢管道以及火灾报警控制系统等组成。
1)系统持续喷雾时间30min。
2)开式系统的响应时间不大于30s;
3)闭式系统作用面积按140m2/;
4)最不利点喷头工作压力不低于10MPa。
根据保护对象的火灾危险性及空间尺寸选用高压细水雾喷头。


一层喷淋平面图

二层喷淋平面图

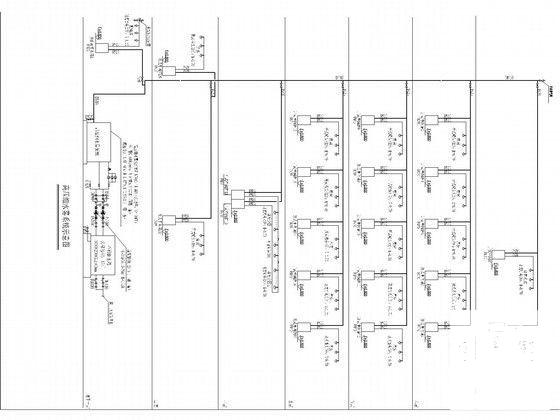

高压细水雾系统图

消防水池结构图

负一层喷淋平面图

室外管线总图

负一层喷淋平面图

给水系统图

三层高压细水雾平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 9层综合档案馆给排水、虹吸雨水及高压细水雾消防系统CAD施工图纸 - 1
    第 1 张图
  • 9层综合档案馆给排水、虹吸雨水及高压细水雾消防系统CAD施工图纸 - 2
    第 2 张图
  • 9层综合档案馆给排水、虹吸雨水及高压细水雾消防系统CAD施工图纸 - 3
    第 3 张图
  • 9层综合档案馆给排水、虹吸雨水及高压细水雾消防系统CAD施工图纸 - 4
    第 4 张图
  • 9层综合档案馆给排水、虹吸雨水及高压细水雾消防系统CAD施工图纸 - 5
    第 5 张图
  • 9层综合档案馆给排水、虹吸雨水及高压细水雾消防系统CAD施工图纸 - 6
    第 6 张图
  • 9层综合档案馆给排水、虹吸雨水及高压细水雾消防系统CAD施工图纸 - 7
    第 7 张图
  • 9层综合档案馆给排水、虹吸雨水及高压细水雾消防系统CAD施工图纸 - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
