办公楼地下室给排水消防CAD施工图纸(高压细水雾系统)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:161224.93平方米
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室内消火栓系统,水喷雾系统,喷淋系统,灭火器配置系统
  • 供水设备:水泵站
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水泵,泵房

附件详情

  • 设计说明
  • 主要设备及材料表
  • 地下室排水系统图
  • 地下室给水系统图
  • 地下二层消火栓管道系统图
  • 地下一层消火栓管道系统图
  • 2#水泵房、制冷站房、消防水池及泵房给排水平面放大图
  • 湿式报警阀间平面放大图
  • 地下二层给排水平面图
  • 地下一层给排水平面图
  • 地下二层自动喷水平面图
  • 地下一层自动喷水平面图
  • 地下一层高压细水雾平面图
  • 高压细水雾灭火系统设计说明

附件详情

本稿件为办公楼地下室给排水消防施工图(含高压细水雾系统),总建筑面积161224.93平方米 ,建筑高度59.79m。系统设计:给排水设计包括:生活给水系统、排水系统、消防给水系统、循环冷却水系统及灭火器灭火系统。
共22张图纸。

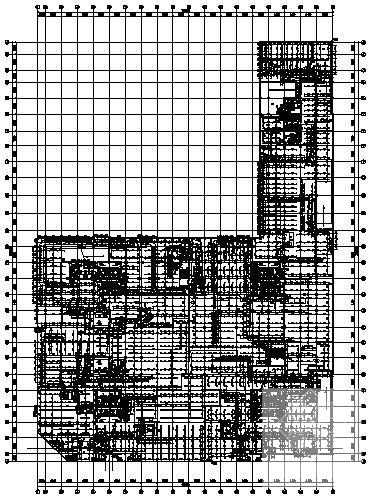

地下二层给排水平面图

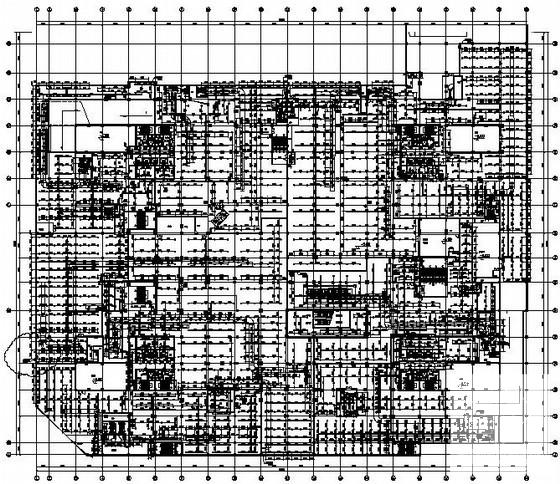

地下一层自动喷水平面图

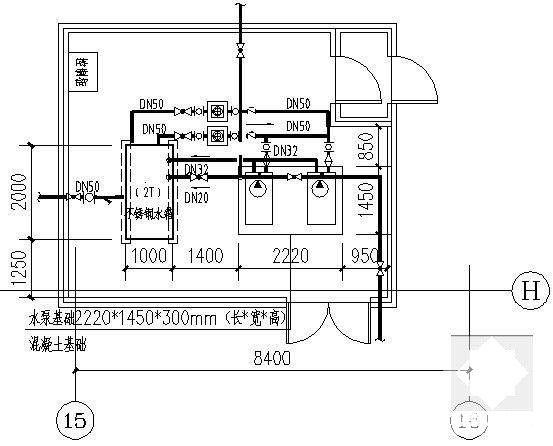

高压细水雾设备间平面图

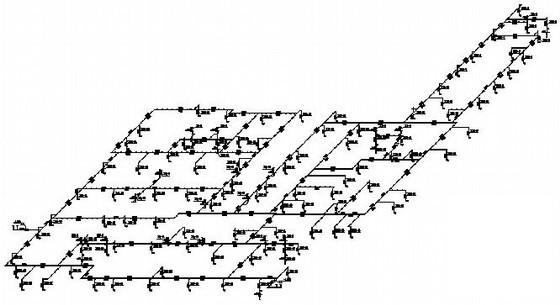

地下一层消火栓管道系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 办公楼地下室给排水消防CAD施工图纸(高压细水雾系统) - 1
    第 1 张图
  • 办公楼地下室给排水消防CAD施工图纸(高压细水雾系统) - 2
    第 2 张图
  • 办公楼地下室给排水消防CAD施工图纸(高压细水雾系统) - 3
    第 3 张图
  • 办公楼地下室给排水消防CAD施工图纸(高压细水雾系统) - 4
    第 4 张图
  • 办公楼地下室给排水消防CAD施工图纸(高压细水雾系统) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
