11层住宅楼给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:3639.215平方米
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:无负压供水
  • 供水分区:三区
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10
  • 项目所在地:河南

附件详情

  • 户型给排水平面图
  • 给排水系统图
  • 给水系统原理图
  • 消火栓系统原理图
  • 排水系统原理图
  • 消火栓、给排水平面图

附件详情

该项目地下一层为戊类储藏室,地上一~十一层为普通住宅。建筑主体高度:33.80米;地上总建筑设计面积:3638.215m平方米。
该资料范围包括本建筑内的给水排水系统、消火栓给水系统及灭火器配置。
,共11张。

给水及消火栓系统原理图

户型大样图

集水井大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

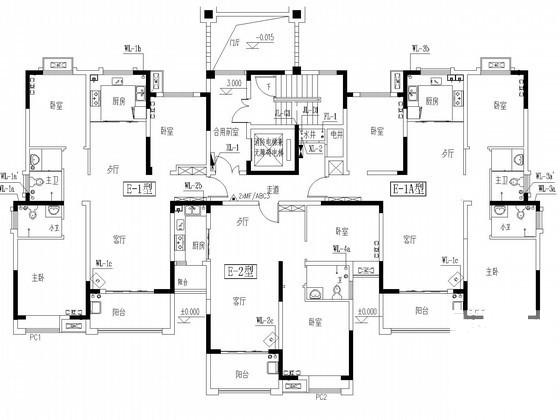

  • 11层住宅楼给排水消防CAD施工图纸 - 1
    第 1 张图

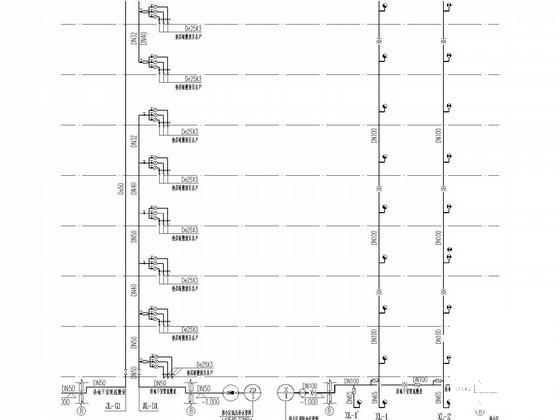

  • 11层住宅楼给排水消防CAD施工图纸 - 2
    第 2 张图

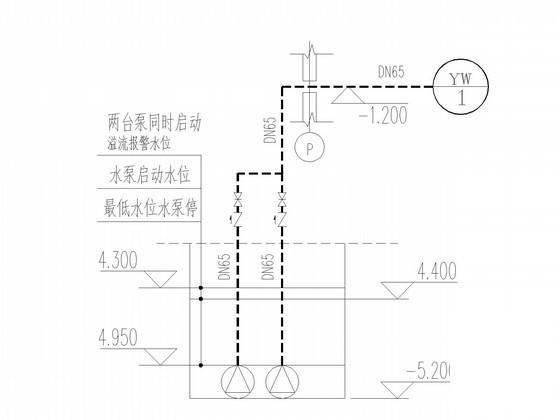

  • 11层住宅楼给排水消防CAD施工图纸 - 3
    第 3 张图

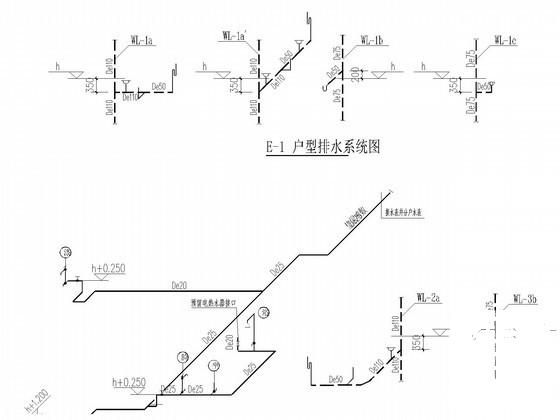

  • 11层住宅楼给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
