4层门式刚架物流配送中心结构设计施工图纸

  • 建筑类别:商业,工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :混凝土基础
  • 结构安全等级:二级
  • 结构最大跨度:24m
  • 参考图纸:25张
  • 设计年代:近代

附件详情

焊接详图、钢柱及锚栓平面布置图、锚栓详图、夹层梁 平面布置图 、雨篷梁详图、屋面结构布置图、立面结构布置图、屋面檩条布置图、墙面檩条布置图、刚架图、次构件详图、 楼梯详图 、收边详图共25张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

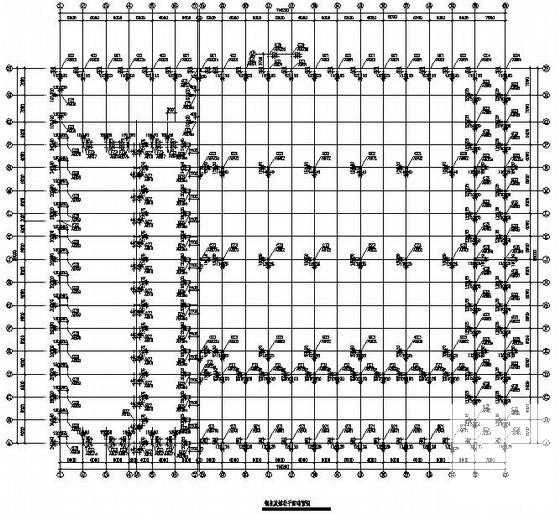

  • 物流配送中心设计 - 1
    物流配送中心设计 - 1

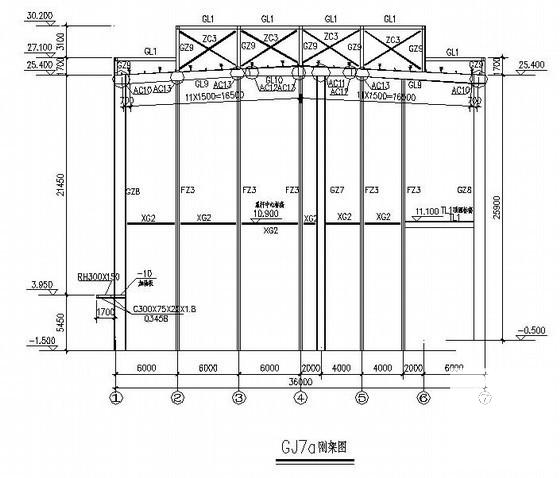

  • 物流配送中心设计 - 2
    物流配送中心设计 - 2

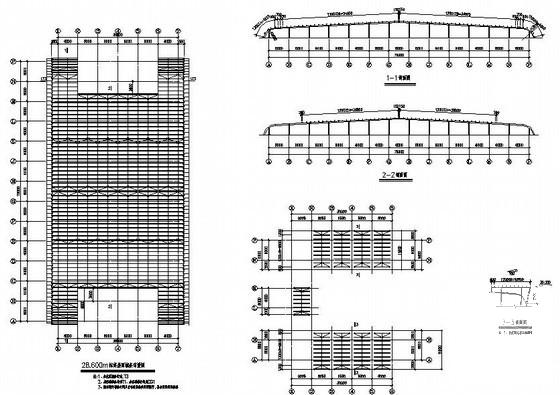

  • 物流配送中心设计 - 3
    物流配送中心设计 - 3

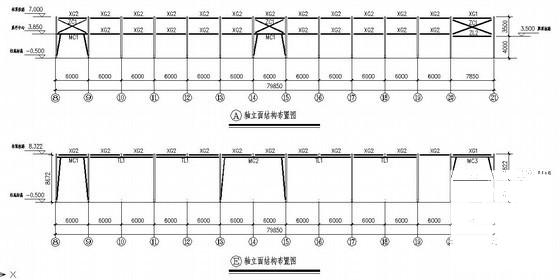

  • 物流配送中心设计 - 4
    物流配送中心设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
