游乐场大门建筑工程电气CAD施工图纸（三级负荷）
- 建筑类别：娱乐
- 图纸设计深度：施工图
- 参考图纸：9张
- 负荷等级：三级
- 强电设计：低压配电,电气照明,建筑物防雷
附件详情
- 1、电气设计说明
- 2、强电系统图
- 3、预留电气线管总平面图
- 4、 照明平面图
- 5、应急(事故)照明平面图
- 6、插座平面图
- 7、等电位(接地)平面图
- 8、避雷平面图
附件详情
该附件是游乐场大门建筑工程电气施工图纸，总共9张。
该项目为乐园大门建筑工程.本建筑耐火等级为二级,生产的火灾危险性为丙类,防水等级3级,设计使用年限50年.电源由配电间低压配电柜各相应配电屏接入.
设计范围：该项目的照明,防雷与接地,事故照明和应急
照明系统
等，普通
电气设备
供电负荷为三级无特殊要求.
底层插座平面图
底层应急(事故)照明平面图

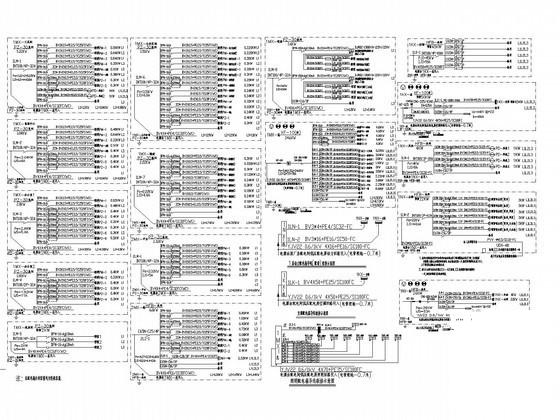

强电系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

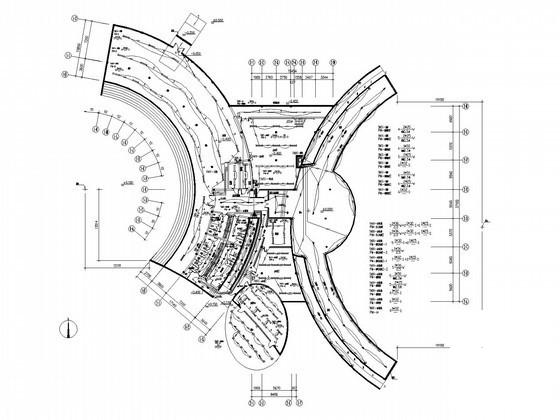

第 1 张图 -

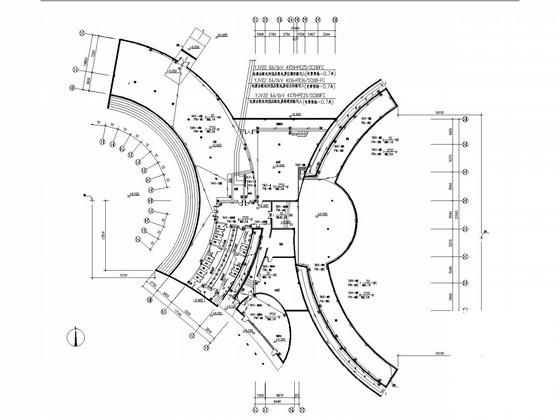

第 2 张图 -

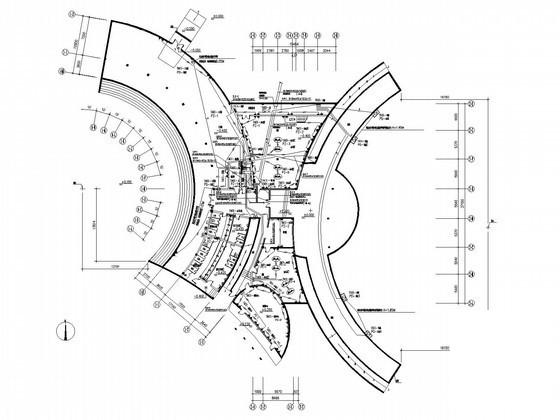

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.67 MB
- 收藏次数：0
-
文件名称：
附件-995856968055788789709.rar
