5层市级疾控中心业务楼给排水CAD施工图纸(室内消火栓)

  • 附件设计说明:有
  • 建筑类别:办公,医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,变频供水,高位水箱供水
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间,集水坑
  • 项目所在地:河北

附件详情

  • 设计及施工说明
  • 资料目录
  • 标准图集选用目录
  • 一区地下层给水排水平面图
  • 主要材料设备表
  • 一区底层给水排水平面图
  • 一区二层给水排水平面图
  • 一区三层给水排水平面图
  • 一区四层给水排水平面图
  • 一区五层给水排水平面图
  • 一区屋顶给水排水平面图
  • 水箱层给水排水平面图
  • 二区底层给水排水平面图
  • 二区二层给水排水平面图
  • 二区三层给水排水平面图
  • 二区四层给水排水平面图
  • 二区五层给水排水平面图
  • 二区屋顶给水排水平面图
  • 卫生间给水排水平面详图
  • 卫生间给水排水支管系统图
  • 给水排水立管系统图
  • 室内消火栓管道系统图

附件详情

该项目位于河北,为市级疾控中心业务楼工程,共五层楼,分为两个区。设计范围:本综合楼建筑给水排水系统、消火栓系统及室内灭火器设置等设计。给水系统:水源为市政自来水,系统形式采用下行上给直接供水方式。排水系统:系统采用单立管排水方式,伸顶通气管,室内卫生间污、废水合流,排水入室外沼气化粪池,经化粪池处理后再排入市政污水管。室外消火栓用水由市政消火栓供给。室内消火栓的布置保证两股充实水柱同时到达室内任何部位,屋顶设试验消火栓。
,共14张图。

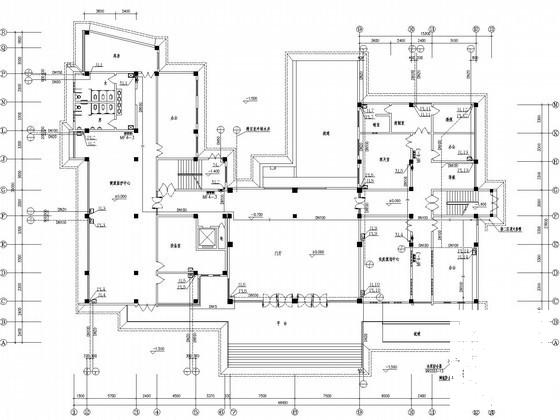

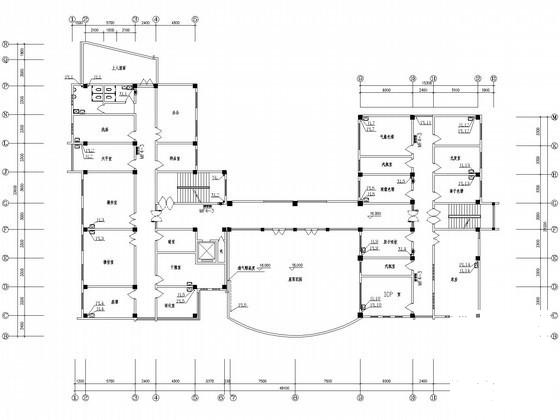

一区五层给水排水平面图

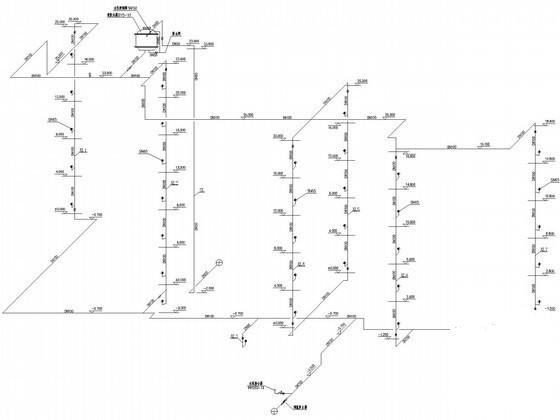

室内消火栓管道系统图

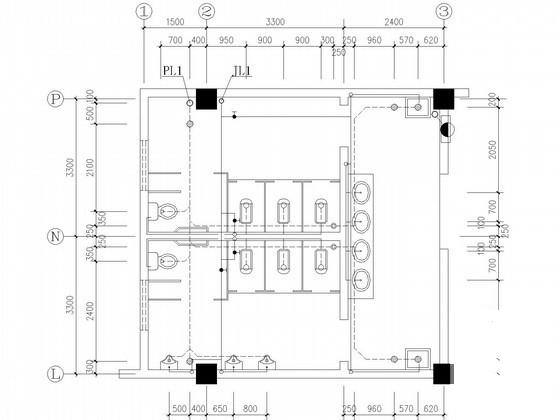

卫生间(A)给水排水平面详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 5层市级疾控中心业务楼给排水CAD施工图纸(室内消火栓) - 1
    第 1 张图
  • 5层市级疾控中心业务楼给排水CAD施工图纸(室内消火栓) - 2
    第 2 张图
  • 5层市级疾控中心业务楼给排水CAD施工图纸(室内消火栓) - 3
    第 3 张图
  • 5层市级疾控中心业务楼给排水CAD施工图纸(室内消火栓) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
