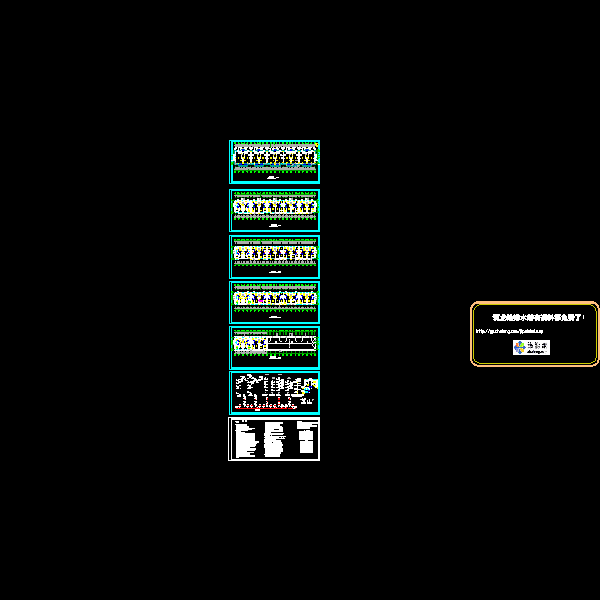

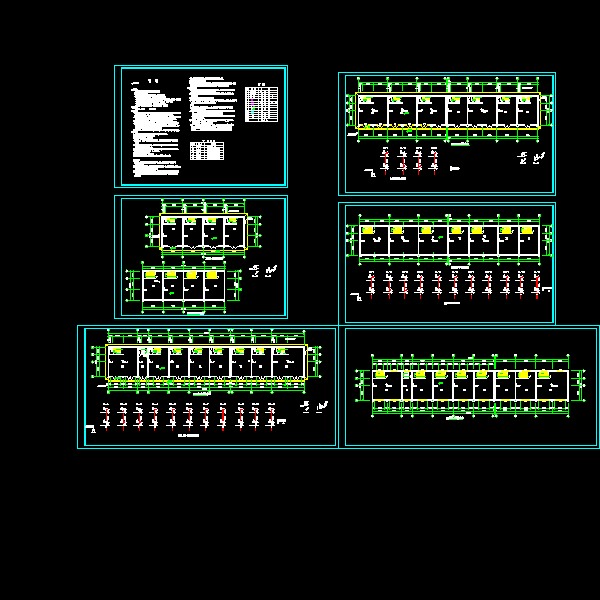

5层住宅给排水CAD施工图纸(室内消火栓系统)

附件详情

此图为天正给排水绘制
三.设计内容
室内冷水.排水.消防
四.给水部分
1.该项目给水采用城市管网直接供水。
2.室内给水管道采用PP-R管（PN≥1.0MPa）,热熔连接。当与金属管或用水器连接时，采用丝扣连接。与水加热器等连接时应有不小于400mm的金属管过渡。
3.室外埋地引入管埋深0.7m，管道出地坪处设护管，其高度高出地坪100mm。
4.给水管道穿承重墙或基础时应预留孔洞，管顶上预留的净空不小于建筑物的沉降量，且不小于100mm;
4，给水管穿楼板处设套管，套管内径应比内管外径大两号，套管底与楼板下平齐， 顶部比楼面高出20mm，管道间用油麻填实，并用沥青灌平.
5.管道穿楼板、屋面、三通、附件、配水点处设固定支承。直线管段的固定支承不大于3米。
五.
1.灭火器的设置：室内每个设置点设置2具3A磷酸铵盐干粉灭火器，灭火器设在距地0.2米的托架上。
2.室内消火栓型号SN65，消火栓箱型号SG24A65-P，水带DN65，长25m，水枪QZ19，栓口距地1.10m。
