3层豪华大酒店给排水CAD施工图纸(室内消火栓)
- 附件设计说明：有
- 建筑类别：宾馆,酒店,餐饮
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：3690平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：21张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统,循环冷却水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,稳压泵,水池
- 供水方式：市政供水,变频供水,高位水箱供水
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：轻危险级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：5,15
- 大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
- 热水供应方式：集中热水供应
附件详情
- 资料目录、重复使用资料目录、图例
- 工程设计说明
- 二、三层给水系统图
- 水箱给水系统图、二、三层内卫给水大样、系统图
- 排水系统图
- 一层给水平面图
- 二层给水平面图
- 三层给水平面图
- 屋面给水平面图
- 一层排水平面图
- 二层排水平面图

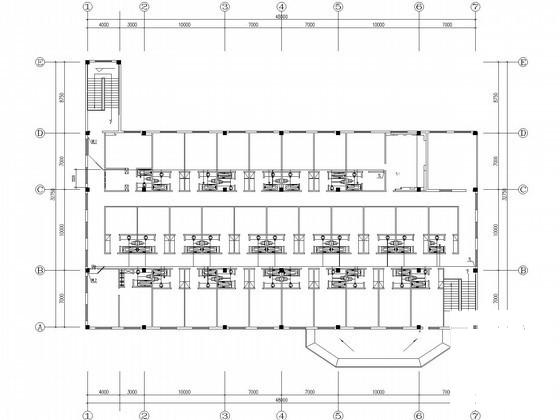

- 三层排水平面图

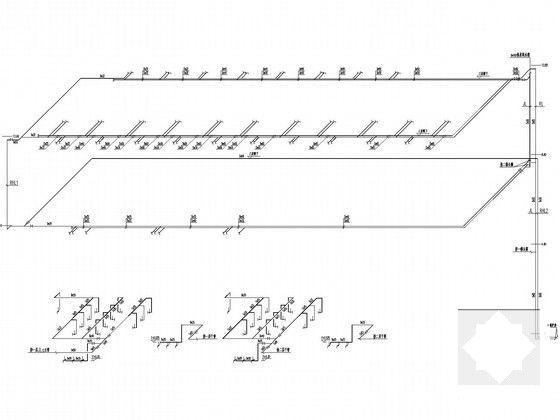

- 工程设计说明、消防喷淋系统图
- 消防泵房管道平面、系统图
- 室内消火栓给水系统图
- 一层消防给水平面图
- 二层消防给水平面图
- 三层消防给水平面图
- 屋面消防给水平面图
附件详情
该项目为三层大酒店建筑，主体建筑室内标高为0.00；主体建筑已建造完成。建筑共计三层，建筑高度为13.50米，建筑面积约为3690平米；建筑主要使用功能为餐饮、客房。
设计范围：室内给水排水系统、热水系统、自动喷水灭火系统、消火栓给水系统、灭火器配置。
，共21张图。

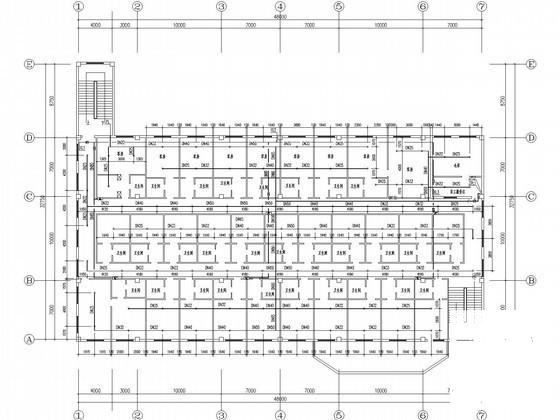

三层排水平面图

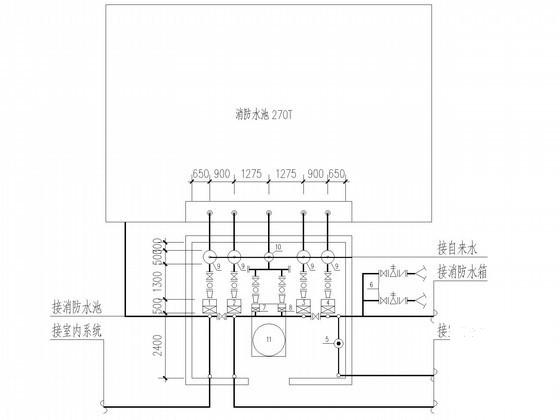

消防泵房管道平面图

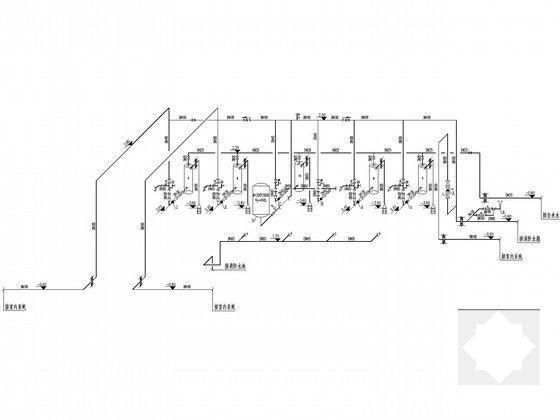

消防泵房管道系统图
给水、热水系统图
卫生间给水大样
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
