18层小区18#楼给排水CAD施工方案图纸(室内消火栓系统)

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:18层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 图纸年代:近代
  • 地下室用途:车库,其它
  • 生活供水设计:生活给水系统
  • 排水设计:机房排水
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:卫生间

附件详情

设计范围:
建筑给水.建筑排水.空调冷凝水.室内消火栓系统.
本楼为十八层(其中一层为架空层,二层及以上为住宅)的高层住宅楼.
给水系统:
水源:由市政给水管供应本小区生活及室内外消防给水,市政给水管入口压力 0.30MPa.用水量:本楼最高日用水量 35m3/d.本楼1~6层由市政给水管直接供水,水表集中设置于一层地面水表井内,其余部分分两区:Ⅰ区7~12层,Ⅱ区13~18层,分别由无负压变频自动增压给水设备直接供水,即采用下行上给的供水方式至给水点.各用水点压力不应大于0.35mPa.
排水系统:
室内排水污.废合流,污水经化粪池处理后排入市政污水管。建筑日排放污水量按最大日生活给水量90%计算。该项目雨、污分流排放,屋面雨水设雨水斗,露台设地漏接入雨水立管,后排至室外雨水井.空调冷凝水单独设置,并间接排至小区雨水系统.
消火栓系统:
消火栓用水量:本楼室内按20L/S计,室外按20L/S计,火灾延续时间2h.

某小区18#楼给排水施工图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

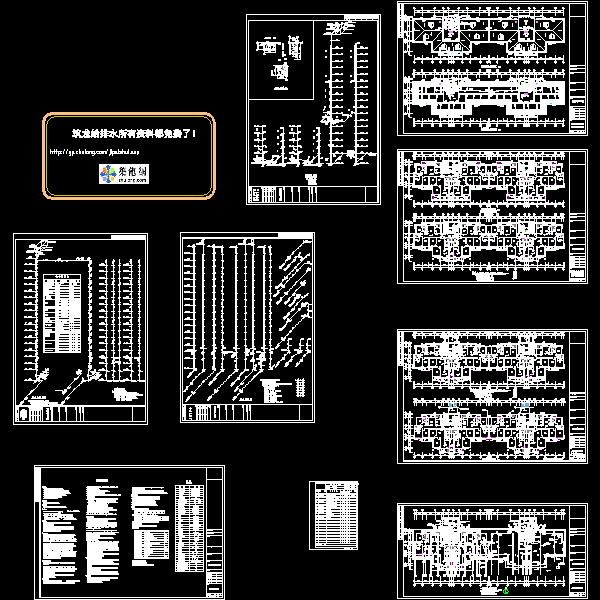

  • 18层小区18#楼给排水CAD施工方案图纸(室内消火栓系统) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
