5层研发中心给排水CAD施工图纸(室内消火栓)
- 附件设计说明：有
- 建筑类别：科研
- 建筑高度类型：多层建筑
- 建筑设计结构形式：其他结构
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：17张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：5,15
- 大样节点：卫生间
- 项目所在地：江苏
附件详情
- 给排水工程资料目录
- 给排水材料表
- 给排水设计施工说明
- 一层给排水及消火栓平面图
- 二层给排水及消火栓平面图
- 三层排水平面图
- 四层排水平面图
- 五层排水平面图
- 三层给水及消火栓平面图
- 四层给水及消火栓平面图
- 五层给水及消火栓平面图
- 一层自喷给水平面图
- 二层自喷给水平面图
- 三层自喷给水平面图
- 四层自喷给水平面图
- 五层自喷给水平面图
- 排水系统图
- 室内消火栓给水系统图
- 室内自喷给水系统图
附件详情
项目概要：该项目位于江苏，是一研发中心项目，本项目为改造项目，利用已有建筑1~5层进行改造，建筑总高度为23.10m（室外地坪至屋面建筑完成面）。设计包括室内给排水及消防给水项目。本建筑耐火等级为二级。
，共计17张图纸；

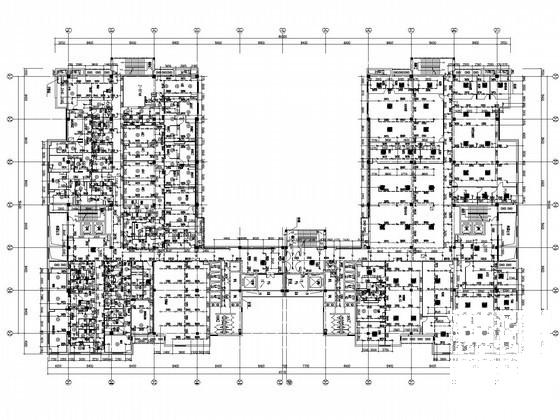

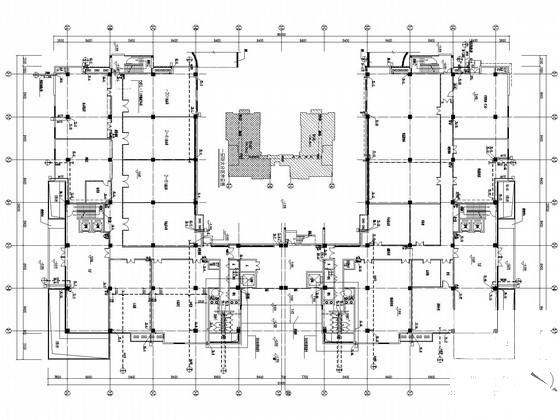

一层给排水及消火栓平面图

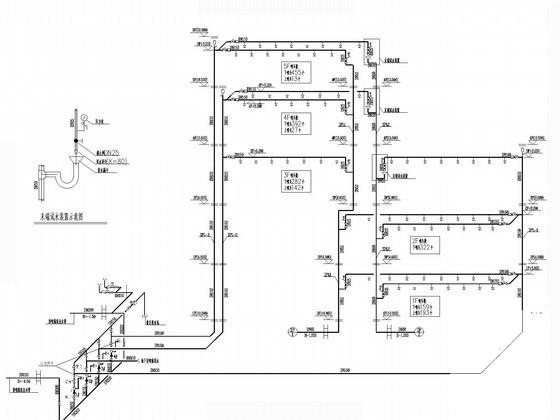

室内自喷给水系统图

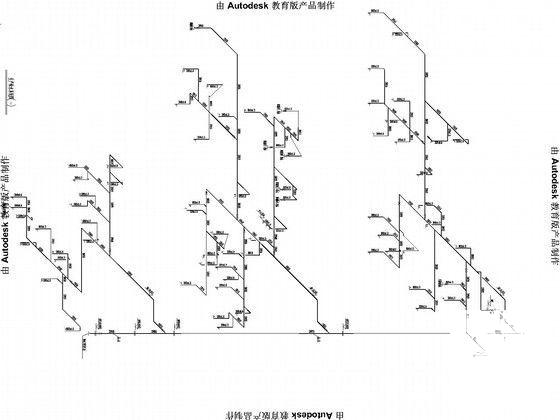

生产给水系统图

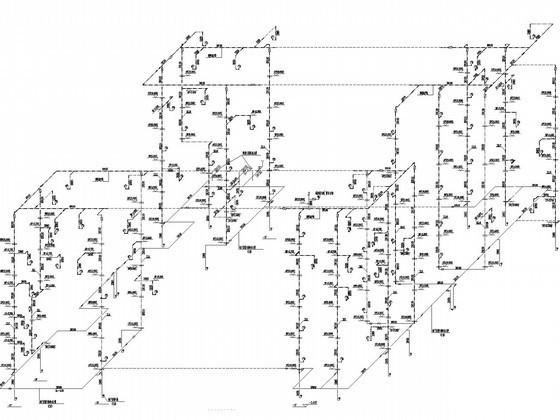

室内消火栓给水系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
