4层(局部5层)框架结构标准车间结构CAD施工图纸(钢筋混凝土)

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 结构最大跨度:7.0m
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该附件为山东某标准车间,本车间共四层(局部五层),层高均为5.0米(第五层为3.6米),建筑总高度为20.3米(局部23.9米),建筑设计结构形式为钢筋混凝土框架结构,基础形式为桩基和承台,7度设防。
该资料包含: 结构设计说明 、桩平面布置图、承台平面布置图、柱 平面布置图 、梁结构图、板结构图、楼梯结构图、檩条布置图等共24张图纸。
出图时间:近代.06。

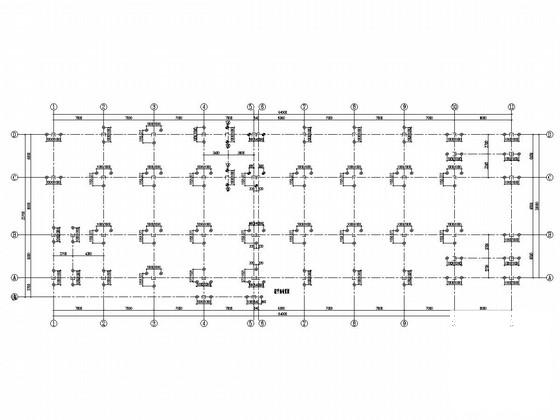

承台平面布置图

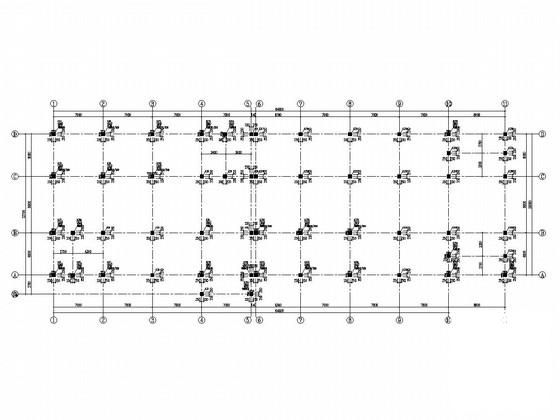

一层柱平面布置图

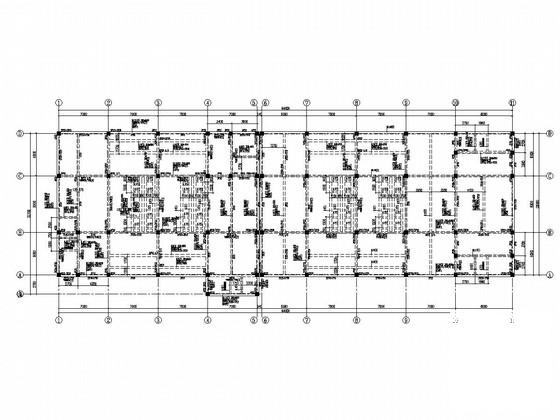

二层楼面板结构图

轴墙面檩条布置图

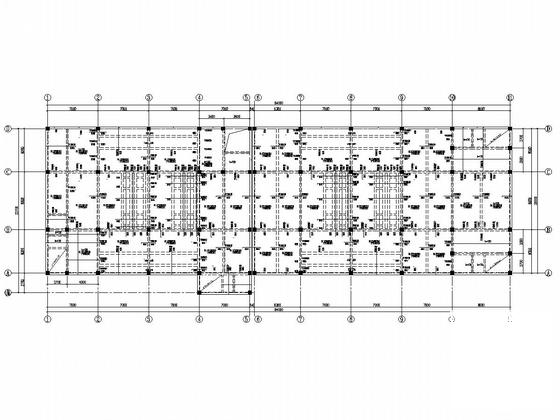

二层楼面梁结构图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 4层(局部5层)框架结构标准车间结构CAD施工图纸(钢筋混凝土) - 1
    第 1 张图
  • 4层(局部5层)框架结构标准车间结构CAD施工图纸(钢筋混凝土) - 2
    第 2 张图
  • 4层(局部5层)框架结构标准车间结构CAD施工图纸(钢筋混凝土) - 3
    第 3 张图
  • 4层(局部5层)框架结构标准车间结构CAD施工图纸(钢筋混凝土) - 4
    第 4 张图
  • 4层(局部5层)框架结构标准车间结构CAD施工图纸(钢筋混凝土) - 5
    第 5 张图
  • 4层(局部5层)框架结构标准车间结构CAD施工图纸(钢筋混凝土) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
