局部4层框架结构幼儿园结构施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该附件为浙江某小区幼儿园,地上三层,局部四层,总高度为13.8米,无地下室,建筑面积约为3415平方米,结构型式为现浇钢筋混凝土框架结构,平屋面,基础为钻孔灌注桩独立基础,按照6度要求抗震。

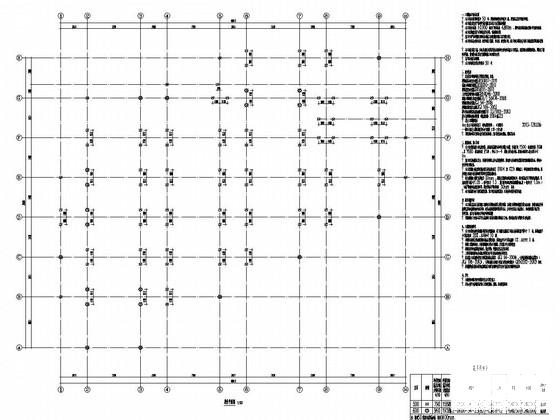

该资料包含: 结构设计说明 ,桩位平面图、基础平面图、柱配筋图、结构图、板配筋图、 楼梯详图 等共17张图。

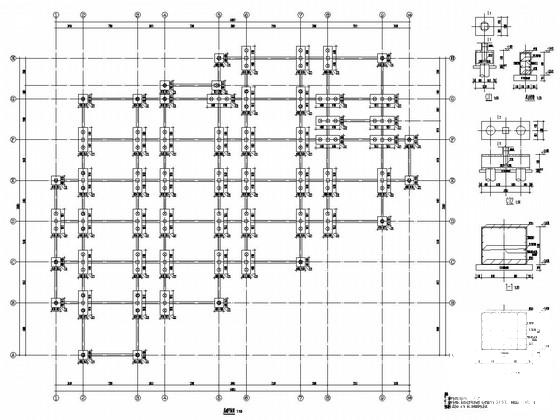

基础平面图

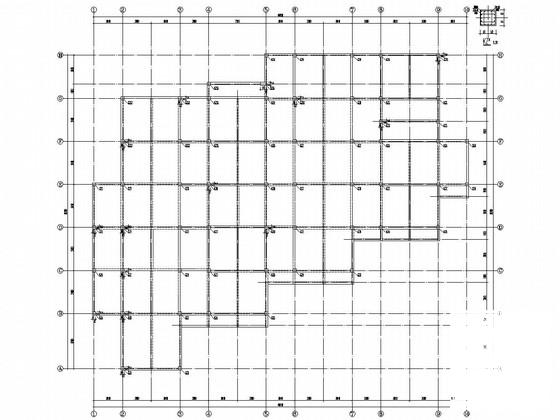

柱配筋图

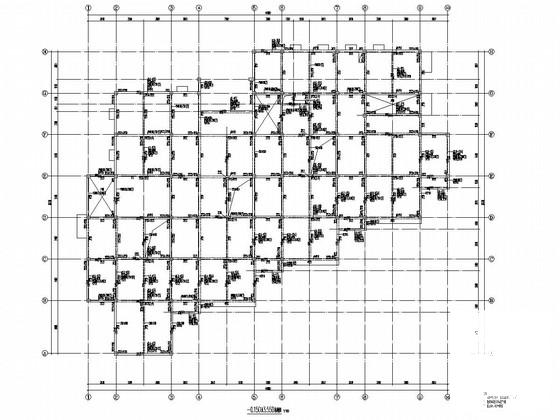

-0.150至3.550结构图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构幼儿园 - 1
    框架结构幼儿园 - 1
  • 框架结构幼儿园 - 2
    框架结构幼儿园 - 2
  • 框架结构幼儿园 - 3
    框架结构幼儿园 - 3
  • 框架结构幼儿园 - 4
    框架结构幼儿园 - 4
以上是部分截图,请下载附件后查看完整高清内容
