单层（局部3层框架）门刚结构仪器设备车间建筑结构施工图纸(现浇钢筋混凝土)

附件详情

该项目是中精微仪器设备有限公司车间项目，单层厂房部分为轻钢门式刚架结构，局部贴建三层为现浇钢筋混凝土框架结构。单层厂房部分维护结构为压型彩钢板墙体，贴建三层维护结构为轻质混凝土砌块。 基础类型及埋置深度：单层厂房部分为钢筋砼柱下独立基础，拉梁连系；贴建三层框架结构为柱下钢筋混凝土梁式基础，基础埋深-1.8m。
建筑设计面积：4985.80平方米。占地面积：4250.96平方米。抗震设防烈度为7度。

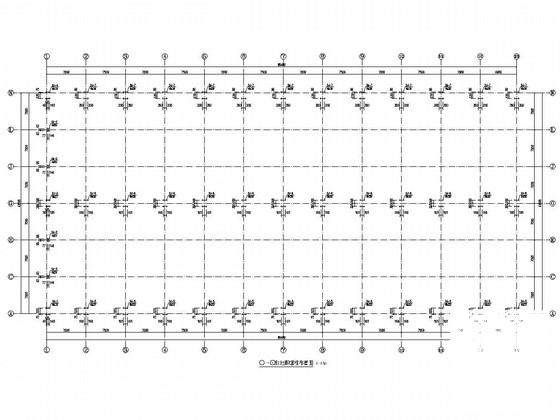

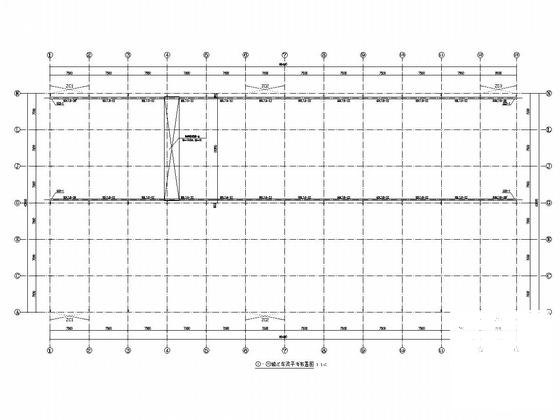

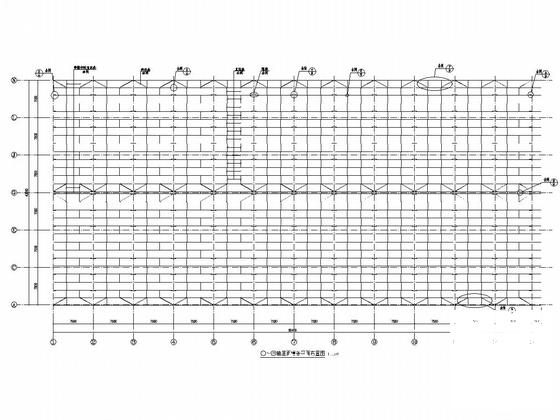

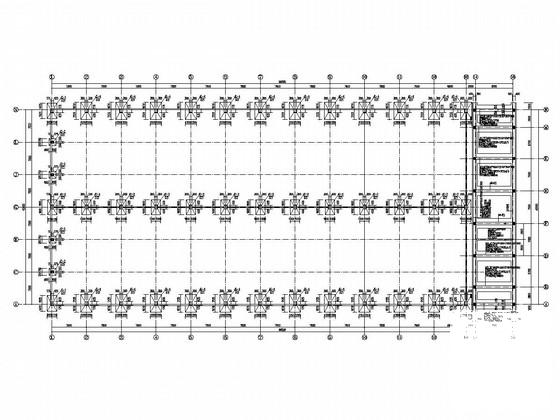

结构专业该资料包含：砼 结构设计说明 ，钢结构设计总说明，基础 平面布置图 ，基础详图，地脚螺栓布置图，檩条布置图，柱间支撑图，墙面檩条图，各层梁板图，楼图图等共计19张图。

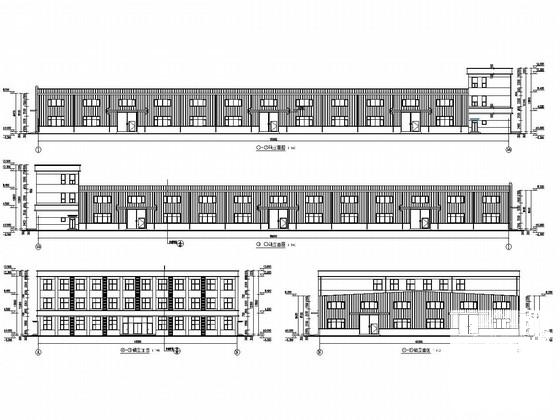

建筑专业该资料包含：建筑设计总说明、营造做法表，平面图，立面图，剖面图，楼梯、外檐、节点、卫生间详图，门窗表及门窗小样等共计13张图。
分享投稿时间：近几年12月。
