局部6层框架结构车间厂房结构设计施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该附件为安徽某两栋车间厂房,地上五层,局部六层,无地下室,建筑高度为23.95米,建筑设计结构形式为钢筋混凝土框架结构,基础为住下独立基础,6度设防。

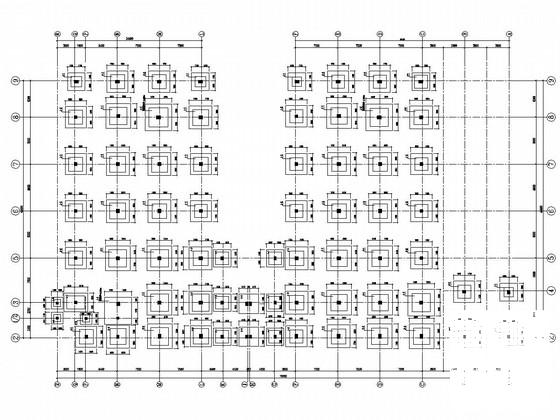

该资料包含: 结构设计说明 、基础 平面布置图 、基础详图、柱平法施工图、梁平法施工图、结构平面图、 楼梯详图 等共20张图。

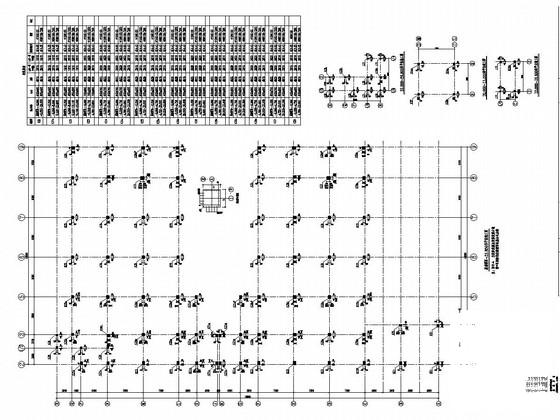

基础顶面~23.800柱平法施工图

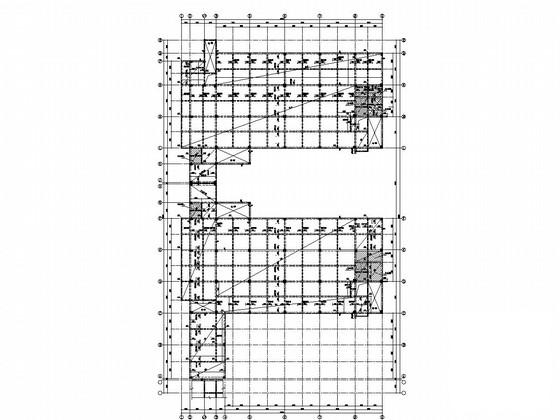

二层结构平面图

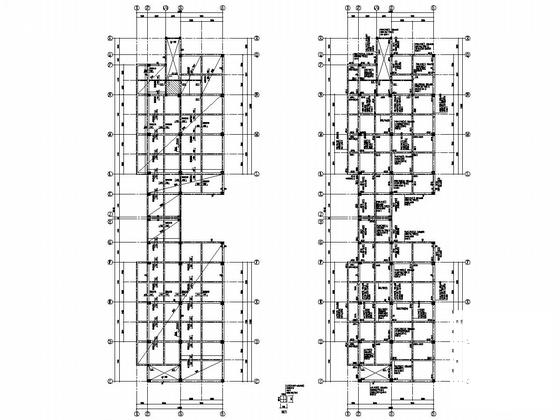

大屋面、小屋面结构平面图及梁平法施工图

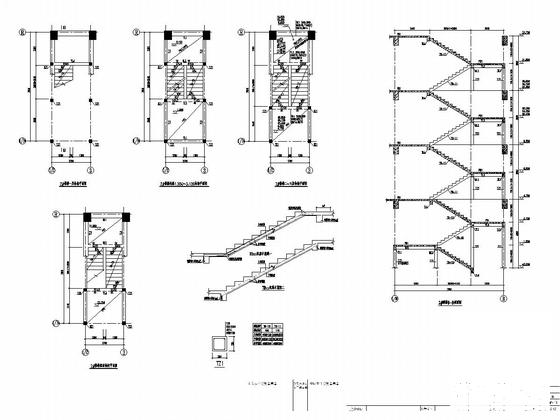

2#楼梯详图

二层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架厂房结构设计 - 1
    框架厂房结构设计 - 1
  • 框架厂房结构设计 - 2
    框架厂房结构设计 - 2
  • 框架厂房结构设计 - 3
    框架厂房结构设计 - 3
  • 框架厂房结构设计 - 4
    框架厂房结构设计 - 4
  • 框架厂房结构设计 - 5
    框架厂房结构设计 - 5
  • 框架厂房结构设计 - 6
    框架厂房结构设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
