局部4层框剪结构钣金车间结构施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :条形基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:22张
  • 设计年代:近代
该附件是 局部4层框剪结构钣金车间 结构施工图 ,出图时间是。

附件内含:结构总说明、基础结构平面布置图、各层柱结构图、剪力墙平法施工图、预应力筋平面布置图、梁平面配筋图、结构平面配筋图、楼梯结构详图...... ,cad格式,共计图纸22张。

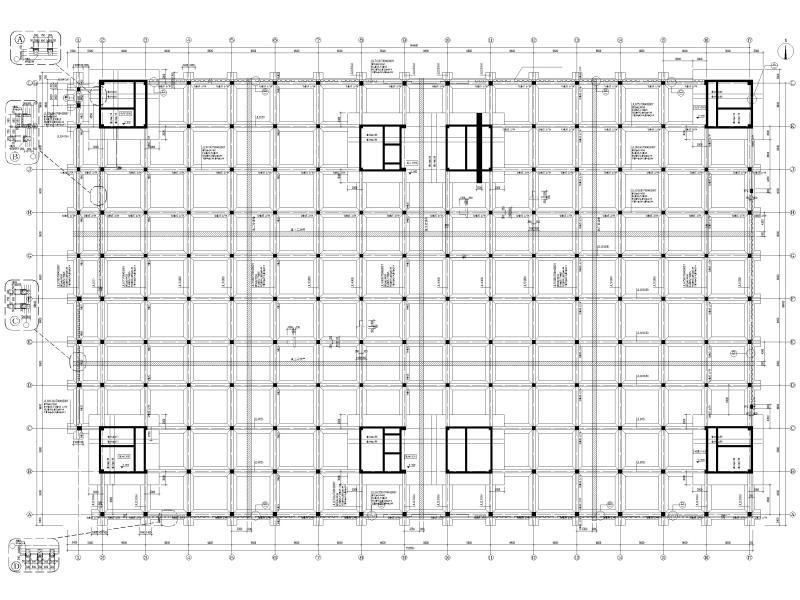

基础结构平面布置图

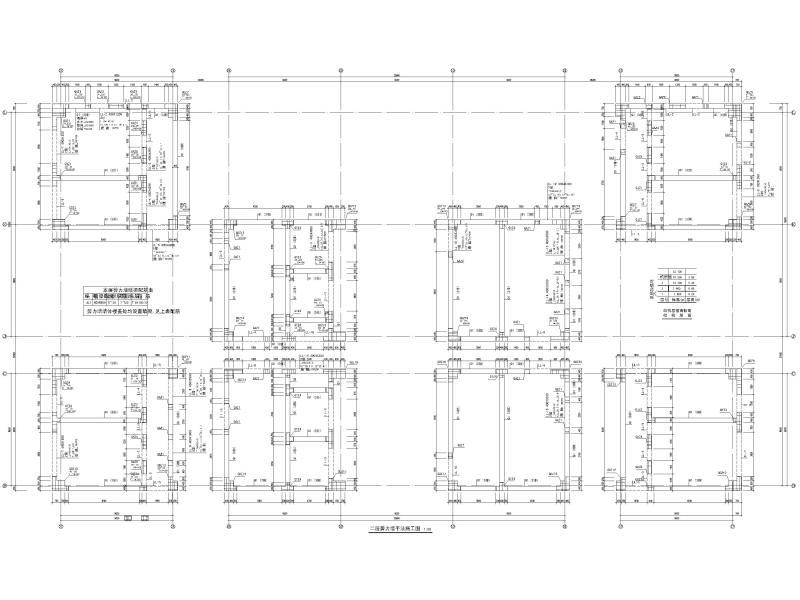

剪力墙平法施工图

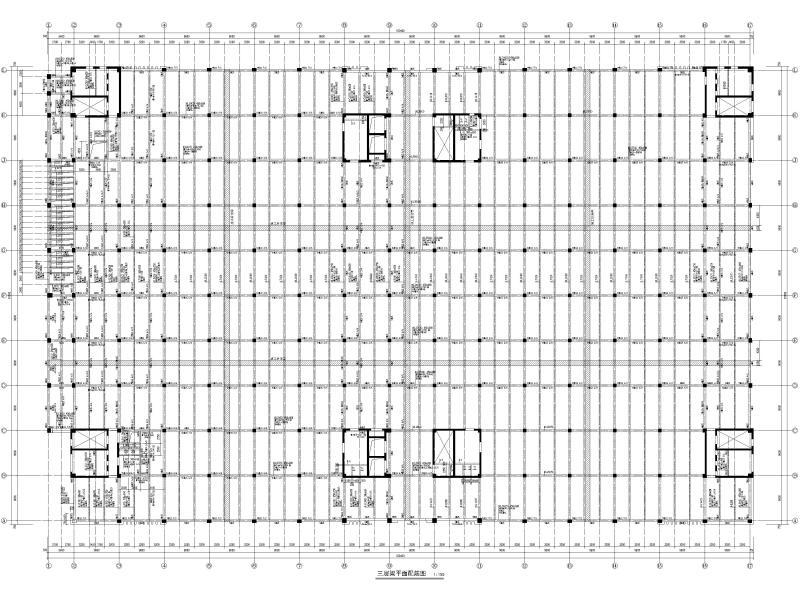

梁平面配筋图

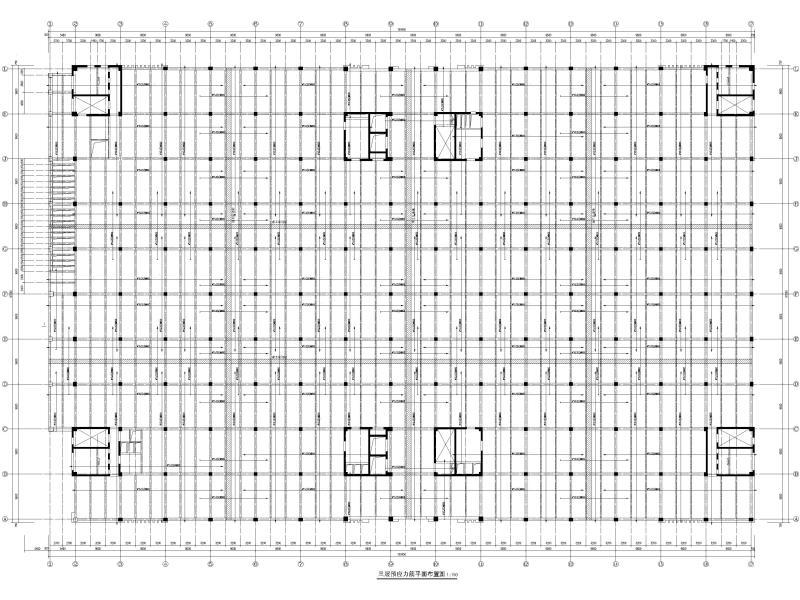

预应力筋平面布置图

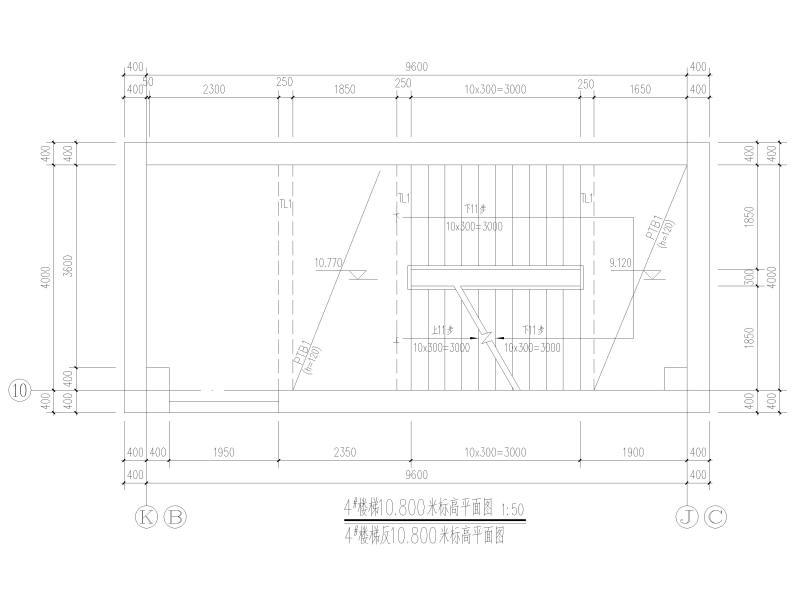

楼梯结构平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 框剪结构施工图纸 - 1
    框剪结构施工图纸 - 1
  • 框剪结构施工图纸 - 2
    框剪结构施工图纸 - 2
  • 框剪结构施工图纸 - 3
    框剪结构施工图纸 - 3
  • 框剪结构施工图纸 - 4
    框剪结构施工图纸 - 4
  • 框剪结构施工图纸 - 5
    框剪结构施工图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
