12层剪力墙结构住宅楼结构CAD施工图纸(7度抗震)(平面布置图)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 建筑地下层数:0层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.65kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

12层框架结构桩基础住宅结构施工图。包括 结构设计说明 ,基础 平面布置图 ,承台详图,剪力墙布置图,楼板配筋图,梁配筋图,楼梯电梯详图,节点大样图等共计23张图纸

图2

图3

总缩略图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

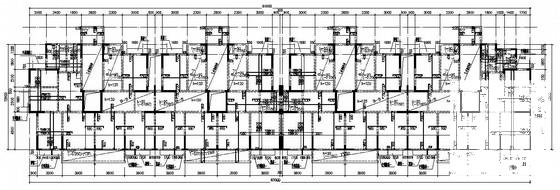

  • 12层剪力墙结构住宅楼结构CAD施工图纸(7度抗震)(平面布置图) - 1
    第 1 张图

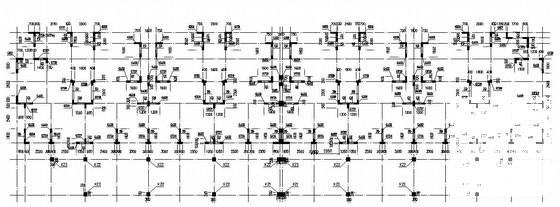

  • 12层剪力墙结构住宅楼结构CAD施工图纸(7度抗震)(平面布置图) - 2
    第 2 张图

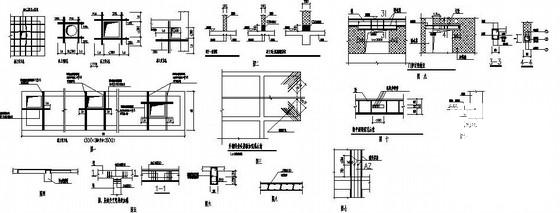

  • 12层剪力墙结构住宅楼结构CAD施工图纸(7度抗震)(平面布置图) - 3
    第 3 张图

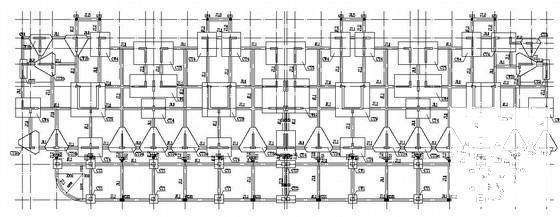

  • 12层剪力墙结构住宅楼结构CAD施工图纸(7度抗震)(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
