32层抗震墙结构住宅楼结构施工图墙体布置图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:32层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.70kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:30张
  • 设计年代:近代

附件详情

该附件为辽宁某普通的高层住宅楼,地上32层,地下一层,高度为99米,建筑设计结构形式为抗震墙结构,基础类型为筏板基础,7度设防。
该资料包含: 结构设计说明 、桩位 平面布置图 、基础布置图、筏板配筋图、框架墙体布置图、暗柱布置图、板配筋图、梁配筋图、楼梯配筋图等共30张图纸。

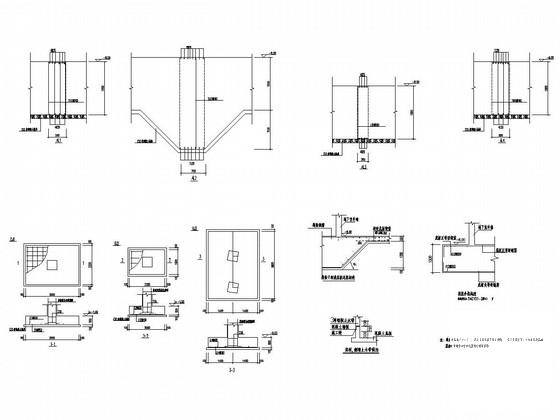

基础详图

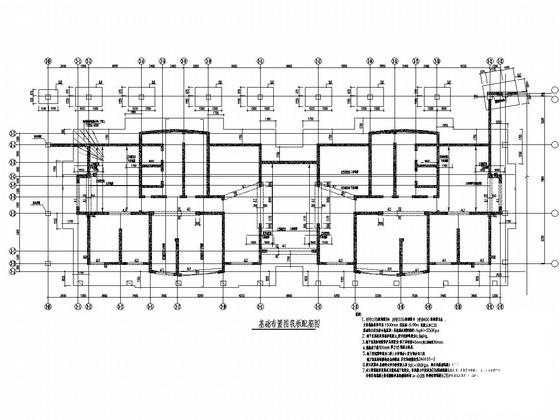

一层框架柱暗柱墙体布置

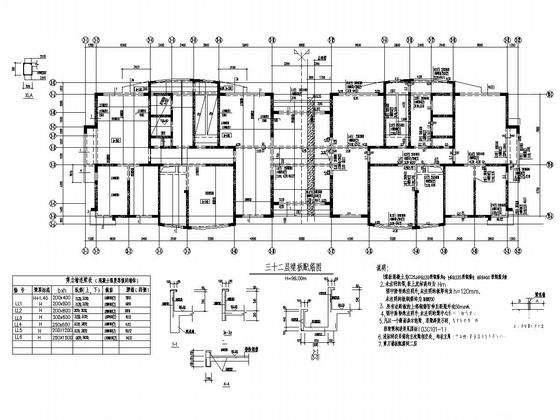

三十二层梁板配筋图

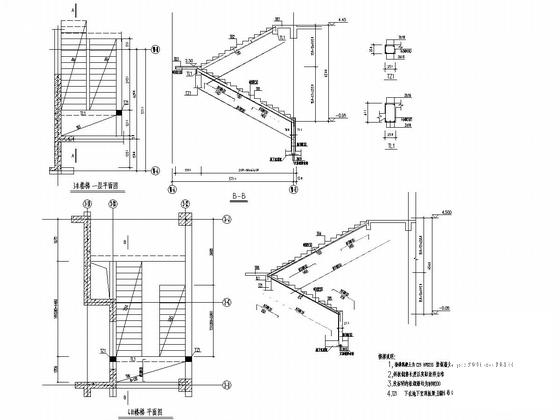

楼梯配筋图

一层框架柱暗柱墙体详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 抗震墙结构施工图 - 1
    抗震墙结构施工图 - 1
  • 抗震墙结构施工图 - 2
    抗震墙结构施工图 - 2
  • 抗震墙结构施工图 - 3
    抗震墙结构施工图 - 3
  • 抗震墙结构施工图 - 4
    抗震墙结构施工图 - 4
  • 抗震墙结构施工图 - 5
    抗震墙结构施工图 - 5
  • 抗震墙结构施工图 - 6
    抗震墙结构施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
