一级公路工程实施性施工组织设计(道路桥梁)

  • 项目所在地:江苏
  • 施工组织设计 类型:实施
  • 道路等级:主干路
  • 设计速度:100km/h
  • 道路长度:5.758km
  • 路基宽度:26m
  • 主体工程内容:大桥, 涵洞
  • 路面基层:石灰稳定土类基层
  • 路面面层:沥青混凝土路面
  • 沥青混凝土路面施工方法:沥青摊铺机摊铺
  • 计划工期:14月
  • 质量目标:合格
  • 附图及附表:施工总平面布置示意图, 组织机构图, 工艺流程图, 主要工程数量表, 劳动力计划表, 材料计划表, 主要施工机具配置表, 测量、实验和检测仪器设备表
  • 编制时间:近代

附件详情

二、道路部分 施工工艺 及方法
I、路基处理
(一)、清表
1、15cm原地面清表,采用挖掘机配合推土机进行清表,装载机或挖掘机装车,运输到指定的弃土场…………
2、清表完成必须经过监理工程师检查合格后,方可进行下一道施工工序的施工…………
(二)、沟塘处理
1、根据图纸给定的淤泥深度计算淤泥坡脚位置…………
2、在淤泥坡脚外侧1米进行围堰,围堰高度搞高出水面50cm,围堰顶宽在1m左右,为了防止围堰漏水、渗水,在围堰的两侧用挖机拍实…………
3、抽水结束后,报监理工程师、审计代表、业主代表进行四方联测原沟塘的淤顶断面高程、几何尺寸…………
4、测量淤顶后,用挖掘机进行清淤,严格按照施工图设计和施工规范进行施工,不得超挖。淤泥清除干净后,在与路基搭接处开挖台阶,宽度不小于1m,高度0.6m,向内倾斜3%的台阶。淤泥集中运到指定的弃土点…………
5、清淤结束后,报请监理工程师、审计代表、业主代表进行四方联测,并计算出清淤的工程量和回填量,同时四方予以鉴字确认…………
6、沟塘回填前将事先在取土区拌好的石灰土,运至清淤后的塘边,用挖掘机配合推土机将石灰土分层填筑,每层填筑厚度20cm,检测灰剂量,如达不到设计要求,进行二次布灰,确保灰剂量达到设计要求,然后旋耕碾压。每层碾压完成后,试验员跟踪检测压实度,直到压实度达到设计要求后报请监理工程师到检测,合格后进入下道工序…………
(三)水泥搅拌桩 施工工艺 及方法
2、桩机采用定型产品,配备性能良好的能显示钻杆钻进时电流变化的电流表,计算浆液喷入量的带有自动打印装置的流量计…………
3、就位对中: 按设计图纸及路线控制桩,现场定出各搅拌桩的桩位,并用竹签插入土层中作标记。接着搅拌桩机移动至指定桩位对中,并且复核机架的垂直度和桩机平台的水平…………
4、制备固化剂水泥浆:搅拌机下钻之前,后台按规定的配合比和预先计算好的单桩浆体用量分批配制水泥浆,待喷浆前倒入集料斗中,并确保配制连续,浆液超过2小时必须废弃…………
5、搅拌下沉:,在钻进过程中不喷浆。将深层搅拌机用钢丝绳吊挂在桩机架上,用输浆胶管将贮料筒、水泥浆泵同深层搅拌机接通,开动电机,搅拌机叶片相向而转,待搅拌机转速正常后,借深层搅拌机自重,钻进速度≤1.0m/min,钻进速度喷浆速度≤0.4~0.7m/min的速度沉至要求加固深度,下沉时旋转速度不大于30~50转/min…………
6、喷浆搅拌并上提:叶片下沉到底后,将搅拌机略为提升200mm,开动灰浆泵,原地喷浆搅拌后一段时间后,以0.3~0.5m/min的均匀速度提起搅拌机,与此同时开动砂浆泵,将水泥浆从搅拌机中心管不断压入软土层中,由搅拌叶片将水泥浆与深层处的软土搅拌,边搅拌、边喷浆、边提升,使水泥与土体充分拌和,直至提出地面,即完成一次搅拌过程…………
7、重复上下搅拌:用同样的方法,再次将深层搅拌机下沉搅拌到场设计要求深度后,再将深层搅拌机钻头旋转提长至地面,并对桩头部分1米复搅,加强表层成形…………
8、提升至地面,桩体形成:当钻头提长到桩顶设计标高时,成桩结束。机台立即打印出深搅桩单桩原始记录…………
(四)、路基开挖
1、开挖采取自上而下分层开挖,不得乱挖或超挖…………
2、根据开挖地段的路基中线,标高和横断面,定出开挖边线,并提前挖截、排水沟,施工期间的临时排水设施尽量与永久性排水设施相结合…………
3、开挖以挖掘机配自卸式汽车进行挖运。开挖弃方在指定的弃土场进行弃置…………
共157页

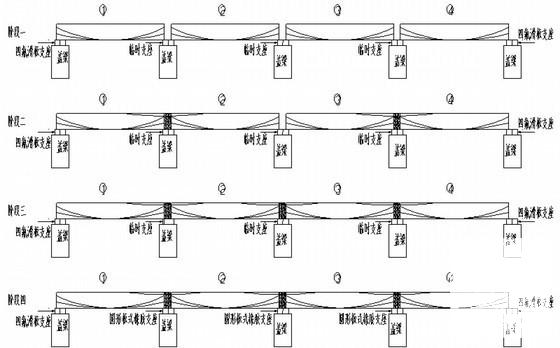

简支后连续梁体系转换

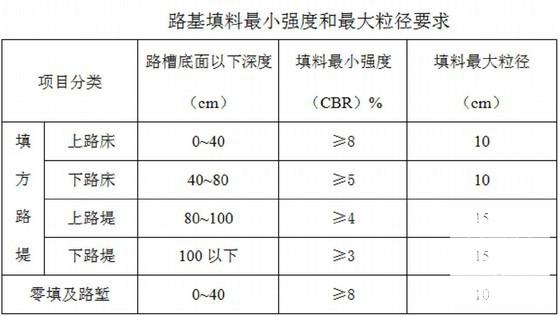

路基填料最小强度和最大粒径要求

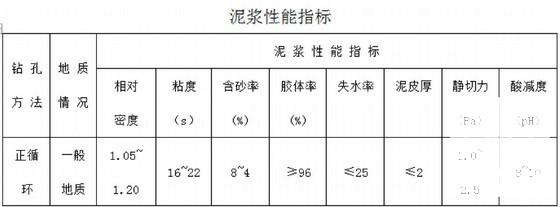

泥浆性能指标

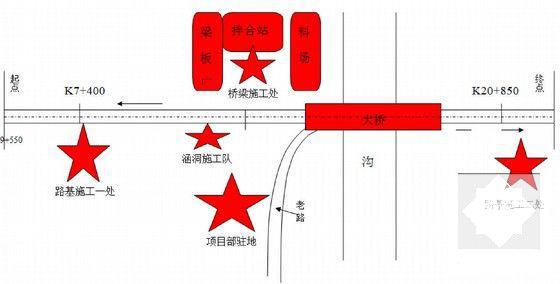

项目布置平面图

钻孔灌注桩的实测项目

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 一级公路工程实施性施工组织设计(道路桥梁) - 1
    第 1 张图
  • 一级公路工程实施性施工组织设计(道路桥梁) - 2
    第 2 张图
  • 一级公路工程实施性施工组织设计(道路桥梁) - 3
    第 3 张图
  • 一级公路工程实施性施工组织设计(道路桥梁) - 4
    第 4 张图
  • 一级公路工程实施性施工组织设计(道路桥梁) - 5
    第 5 张图
  • 一级公路工程实施性施工组织设计(道路桥梁) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
