分离式隧道实施性施工组织设计

附件详情

隧道设计为分离式隧道，左右线全段长1012m.
隧道具有以下主要特点：
1.左线隧道长502m、右线长510m。
2.隧道设计单向行驶均为2 车道，围岩类型以V级为主。
3.隧道进、出口埋深浅，左、右线隧道进、出口均有明洞，隧道的最大埋深约107m。
4.隧道穿越岩层为弱风化凝灰岩，裂隙极发育，多呈张开～微张，岩体破碎，稳定性差，设计围岩分类V加强级、V级浅、V级围岩。
5.有地下水。
【总体 施工方案 】

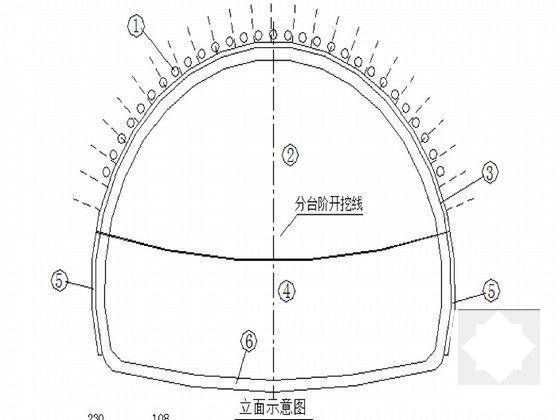

隧道地质条件较差，岩石为弱风化凝灰岩，洞口段为V级围岩设有工字钢大管棚，为施工安全和便于架设钢支撑，开挖采用CD法超短台阶施工，整个断面分上、下两部分，下部滞后上部5～10m、预留核心土施工。石质较好的Ⅴ级围岩用台阶法开挖，明洞按设计采用明挖作业，开挖后立即施作仰拱、二衬。“隧道掘进拟采用自制台车和气腿式凿岩机钻孔，上、下、左右交错实施钻孔爆破作业”。
……
洞身 施工工艺 要求
洞身开挖按照短进尺、弱爆破，勤支护，早封闭的方针进行施作。

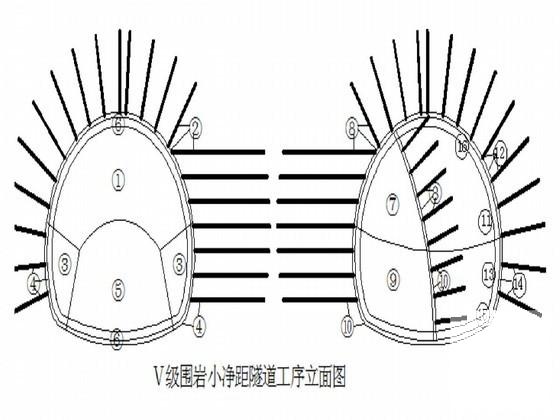

（1）正台阶预预留核心土开挖法和CD开挖法，开挖前，施作超前小导管预支护，小导管尾部焊于钢架上，并按设计实行注浆对周边的围岩进行加固。
（2）Ⅴ级围岩开挖每循环进尺控制在0.5～1.0米，尽量采用人工配合机械开挖；如果需要爆破，必须采用预裂爆破方式，控制药量减轻对围岩的干扰，预裂爆破效果沿设计轮廊线整齐规则。……
……
