高层住宅楼项目地板辐射供暖及排烟系统设计施工大样图

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 设计内容:通风,采暖
  • 采暖系统:热水辐射
  • 项目所在地:北京

附件详情

一、项目概要:
该子项总建筑面积约3002平米,防火等级为二级...
二、冷热源:
该项目的供暖热源为市政热力...
三、采暖系统:
1.换热站内设有二组换热系统,分别供高低区提供供回水温度均为50/40°C的供暖热水。

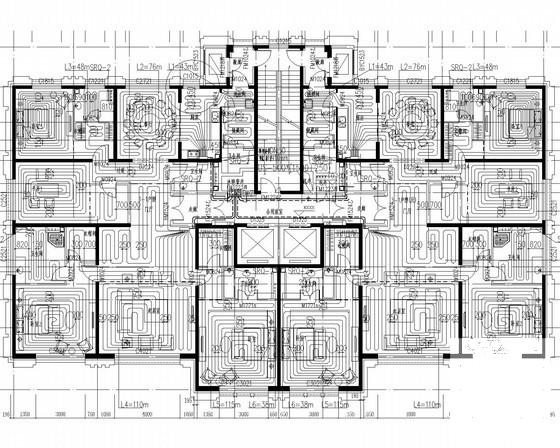

2.供暖型式采用低温热水地板辐射供暖...
四、通风排烟系统:
1.本项目地上防烟楼梯间设有可开启的外窗,采用自然排烟。
2.地下防烟楼梯间不具备自然排烟条件,采用机械加压送风系统...

图纸共27张。

地下夹层通风平面图

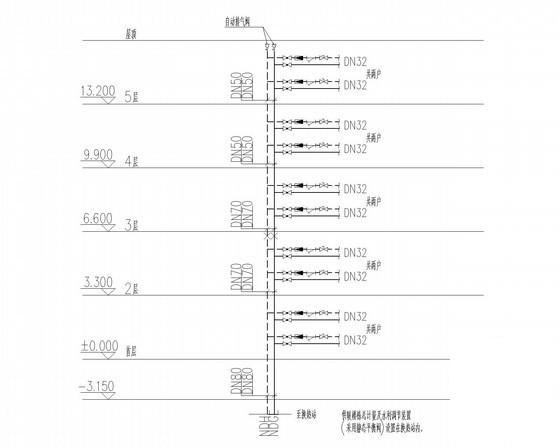

供暖系统水系统图

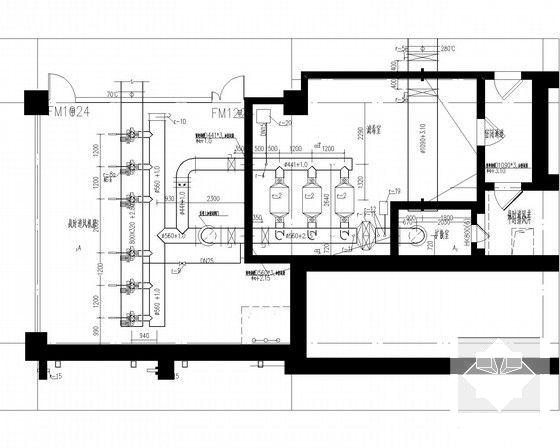

进风口部大样

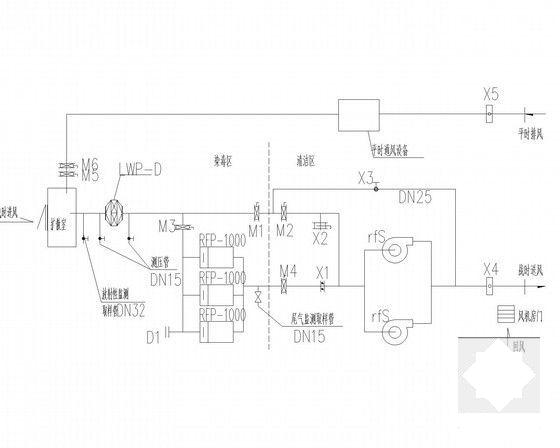

进风口部原理图

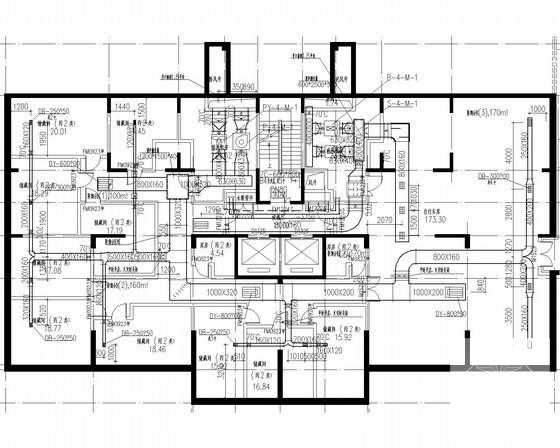

通风平面图

做法大样图

机房层通风及供暖平面

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 地板辐射供暖 - 1
    地板辐射供暖 - 1
  • 地板辐射供暖 - 2
    地板辐射供暖 - 2
  • 地板辐射供暖 - 3
    地板辐射供暖 - 3
  • 地板辐射供暖 - 4
    地板辐射供暖 - 4
  • 地板辐射供暖 - 5
    地板辐射供暖 - 5
  • 地板辐射供暖 - 6
    地板辐射供暖 - 6
  • 地板辐射供暖 - 7
    地板辐射供暖 - 7
以上是部分截图,请下载附件后查看完整高清内容
