25层住宅楼地板辐射采暖及防排烟系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:39000平方米
  • 建筑地上层数:25层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 设计内容:采暖,防排烟
  • 冷热源:市政热网
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:异程式
  • 项目所在地:山西

附件详情

  • 设计施工说明
  • 地下一层采暖管管平面图
  • 一层采暖平面图
  • 二十五层采暖平面图
  • 屋顶水箱间采暖平面图
  • 低区采暖系统
  • 高区采暖系统
  • 防烟系统图
  • ......

附件详情

一、项目概要
该项目为高层住宅楼采暖、通风及防排烟系统设计,属寒冷地区A区。该项目地下一层,地上二十五层。地下一层为住户储藏室,储藏室存放物品燃烧等级为戊类以下且无人经常停留;地上一层为商业用房;二至二十五层均为住宅。总建筑面积39291.88m2,建筑总高度76.1m,室内外高差0.3m。
二、设计内容
1、采暖设计:
采暖热源由城市集中供热提供,热媒为50/40℃的热水.定压补水由换热站处解决。该项目居住建筑采暖干管采用机械循环共用立管异程式系统,户内采用低温地板辐射采暖系统。共有6对共用立管,共用立管及住宅入户装置均设在管道井中。采暖系统进行了竖向分区,一至十三层为低区,十三至二十五层为高区......
2、通风、防排烟系统:
住宅卫生间设吸顶式卫生间通风器;厨房均设置变压式排风......

,图纸共22张。

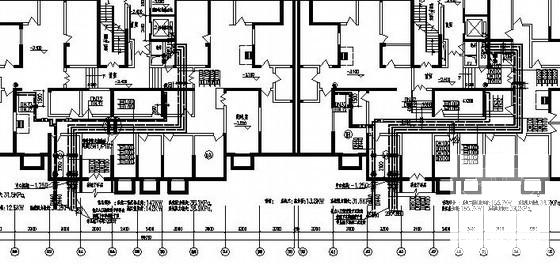

地下一层采暖管平面图

高区采暖系统图

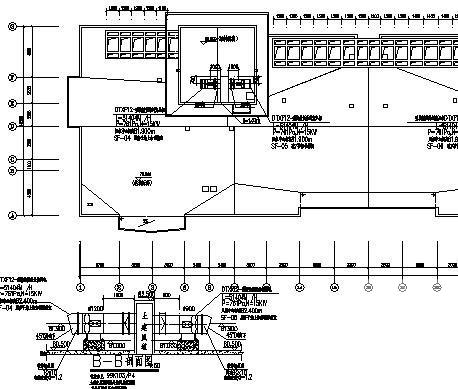

屋顶风机平面

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 25层住宅楼地板辐射采暖及防排烟系统设计CAD施工图纸 - 1
    第 1 张图
  • 25层住宅楼地板辐射采暖及防排烟系统设计CAD施工图纸 - 2
    第 2 张图
  • 25层住宅楼地板辐射采暖及防排烟系统设计CAD施工图纸 - 3
    第 3 张图
  • 25层住宅楼地板辐射采暖及防排烟系统设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
