3层幼儿园采暖通风系统设计CAD施工图纸(地板辐射供暖)

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:2886.12平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:通风,采暖
  • 冷热源:市政热网
  • 采暖系统:散热器供暖,热水辐射
  • 送风方式:散流器送风
  • 项目所在地:辽宁

附件详情

一、项目概要:

该项目位于辽宁省,是一个住宅小区内置幼儿园建筑,地上3层,地下1层,总建筑面积约2886.12平米。图纸内容包含设计及施工说明,主要设备材料表及图例,采暖干管平面图,采暖平面图,采暖系统图等...

二、采暖系统:

住宅采用地板辐射供暖.设备房网点采用散热器采暖.供暖热源由换热站提供.连续供暖.热媒为热水...

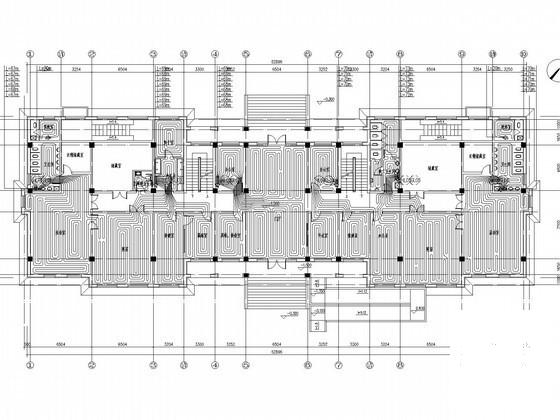

二层采暖平面图

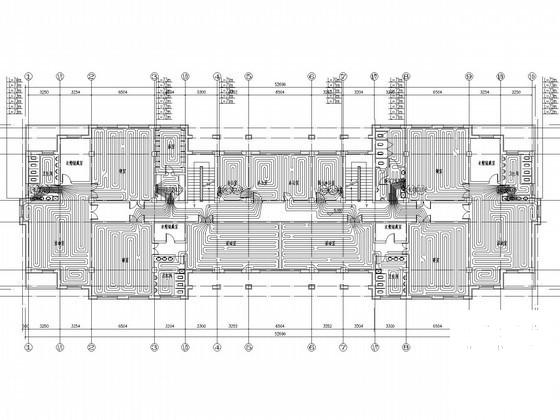

三层采暖平面图

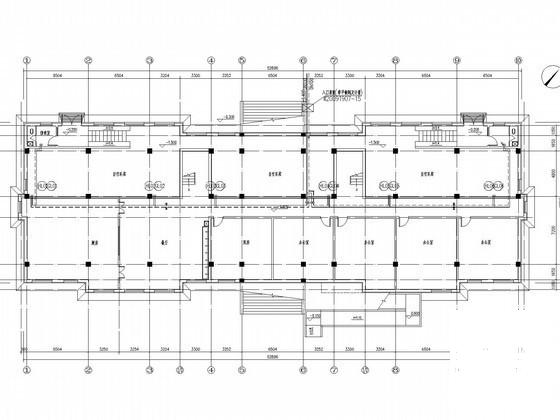

采暖干管平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 3层幼儿园采暖通风系统设计CAD施工图纸(地板辐射供暖) - 1
    第 1 张图
  • 3层幼儿园采暖通风系统设计CAD施工图纸(地板辐射供暖) - 2
    第 2 张图
  • 3层幼儿园采暖通风系统设计CAD施工图纸(地板辐射供暖) - 3
    第 3 张图
  • 3层幼儿园采暖通风系统设计CAD施工图纸(地板辐射供暖) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
