34层住宅楼采暖CAD施工图纸（设计说明）(地面辐射供暖)
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：22809.80平方米
- 建筑地上层数：34层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 设计内容：采暖
- 采暖系统：散热器供暖,热水辐射
- 项目所在地：河南
附件详情
该项目为河南三门峡市某小区9#住宅楼采暖设计。本项目总建筑设计面积：332411.99平方米，本子项9#楼建筑面积22809.80平方米，建筑高度98.9m。地上34层。工程住宅房间采用低温地面辐射供暖，电梯间前室采用散热器供暖。采暖供回水温度50/40℃，由设于小区换热机房的整体式换热机组提供。换热机组的一次热源为城市集中供热热水，供回水温度为95/70℃。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

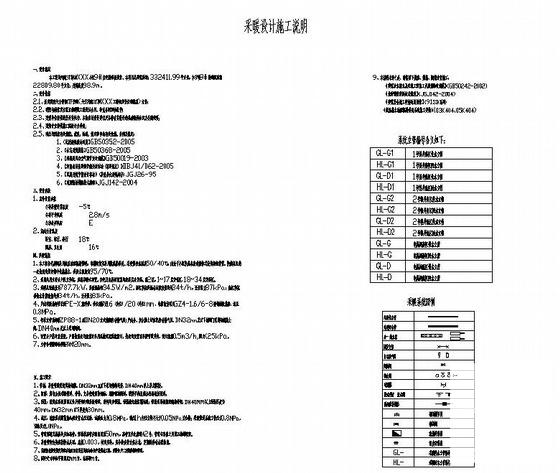

第 1 张图 -

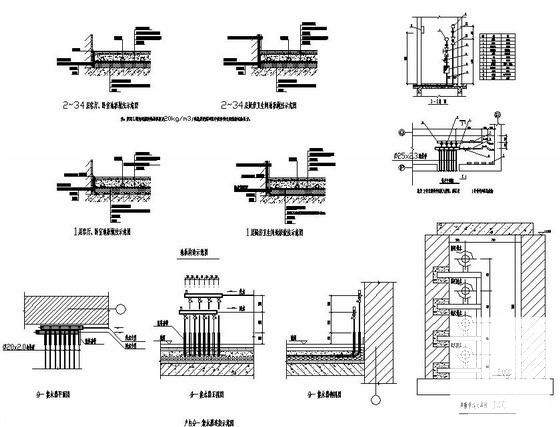

第 2 张图 -

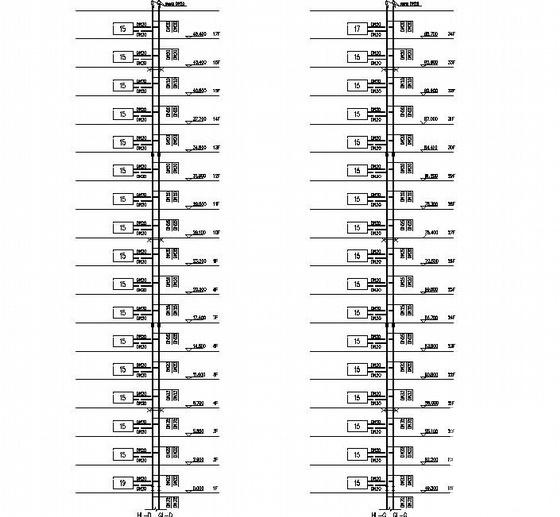

第 3 张图 -

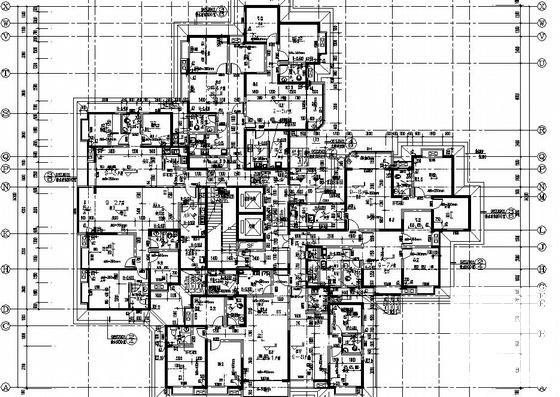

第 4 张图
