铁路工程施工组织设计2012（线路长度236.8千米）

• 项目所在地：湖北,湖南

• 施工组织设计 类型：实施

• 铁路等级：I级铁路

• 线路长度：236.8km

• 主体工程内容：特大桥

• 路基地基处理：换填土

• 路基支挡：混凝土挡土墙

• 轨道道床：有砟轨道

• 计划工期：25月

• 附图及附表：施工总平面布置示意图,总体施工组织形象进度图,施工进度计划横道图,施工 进度计划 网络图,组织机构图,工艺流程图,主要工程数量表,劳动力计划表,材料计划表,资金计划表,主要施工机具配置表,测量、实验和检测仪器设备表

• 编制时间：近代

附件详情

• 1．编制依据、编制范围及设计概况

• 1.1编制依据、范围、原则

• 1.2设计概况

• 2 .项目概要

• 2.1概况

• 2.2主要技术标准

• 2.3主要工程内容和数量

• 2.4征地拆迁数量、类别

• 2.5工程特点

• 2.6控制工程及重难点工程

• 3.建设项目所在地区特征

• 3.1自然地理特征

• 3.2交通运输情况

• 3.3沿线水源、电源、燃料等资源情况

• 3.4当地建筑材料的分布情况

• 4.施工组织安排

• 4.1建设总体目标

• 4.2施工组织机构

• 4.3总体施工安排和主要阶段工期

• 4.4施工准备和建设协调方案

• 4.5各专业工程工期

• 4.6工程接口及配合

• 4.7联调联试及运行试验

• 4.8施工总平面布置示意图（含线路平纵断面缩图）、总体形象进度图、横道图、网络图

• 5.大型临时工程和过渡工程

• 5.1大型临时工程

• 5.2过渡工程

• 5.3小型临时工程

• 6.重难点工程的 施工方案

• 6.1xx特大桥（ZDK598+390.945）

• 6.2既有线换铺无缝线

• 7． 施工方案

• 7.1施工准备

• 7.2项目概要

• 7.3 混凝土梁预制

• 7.4架梁工程

• 7.5铺轨工程

• 8.资源配置方案

• 8.1主要工程材料设备采购供应方案

• 8.2物资管理措施

• 8.3确保材料质量的措施

• 8.4投资计划

• 9.管理措施

• 9.1标准化管理措施

• 9.2质量管理体系与措施

• 9.3安全管理体系与措施

• 9.4工期保证体系与措施

• 9.5投资控制体系与措施

• 9.6环境保护管理体系与措施

• 9.7文物保护措施

• 9.8节约用地措施

• 9.9冬雨季施工措施

• 9.10职业健康安全管理体系与措施

• 9.11“架子队”管理措施

• 9.12已完工程和设备的保护措施

• 10.临时工程要求

• 11.引用的设计文件与施工规范

• 11.1设计文件

• 11.2施工规范

附件详情

【主要技术标准】
铁路等级：I级。
正线数目：双线。
限制坡度：XX局管段6‰。
最小曲线半径： 一般地段2000米，困难地段1600米，个别地段1200米。 引入XX、XX枢纽（地区）维持既有标准。
牵引质量：5000吨。
牵引种类：电力。
机车类型：SS7D、HX2B。
到发线有效长度：1050米。
闭塞方式：自动闭塞。
【主要工程内容和数量】
全长236.8km
（1）正线铺轨219.21公里，站线铺轨19.38公里。
（2）全线运架梁794孔。
（3）XX铺架基地的架设。
【工程特点】
（1）工期紧，任务重。
（2）临近既有线施工。
（3）环保水保要求高。
工期：25个月

重难点工程的 施工方案
1、特大桥
本次新建二线桥位于左侧绕行段，中心里程ZDK598+390.94，桥全长1747.52m，桥梁有1278.413m段位于曲线半径为600m的曲线上，上部结构为53-32m后张法预应力混凝土 简支T梁 ，依次以一跨32m简支梁上跨XX上行线、XX下行线及XX联络线。
2、既有线换铺无缝线
既有线更换无缝线路共约49.6km。既有线换铺无缝线路均为要点施工，时间紧，任务重，列为本标段施工重点。
……
轨道工程施工方案
全线正线轨道工程总体方案是采用机械施工，长轨铺设采用换铺法。过渡轨排及桥上短轨排在XX铺架基地组装，火车运至施工现场。桥上轨排采用架桥机铺设，其余地段采用铺轨机铺设。长轨条在XX铺架基地临时存放，换铺前用专用的运输车火车运至施工现场。采用机械换铺。同时回收工具轨至指定地点。
站线铺轨采用人工铺设方式完成。
……
硫磺锚固作业施工工艺
7.5.3.1硫磺锚固方法
该项目轨枕锚固采用反锚法进行锚固；螺旋道钉用模具定位，硫磺砂浆熔液从枕底注入孔内，凝固后翻正脱模。采用正锚时，预留孔底部应塞紧密，严防漏浆，硫磺砂浆熔液从枕面注入孔内后，螺旋道钉应即左右旋转缓慢垂直插入孔内定位;
……
共计206页（20）

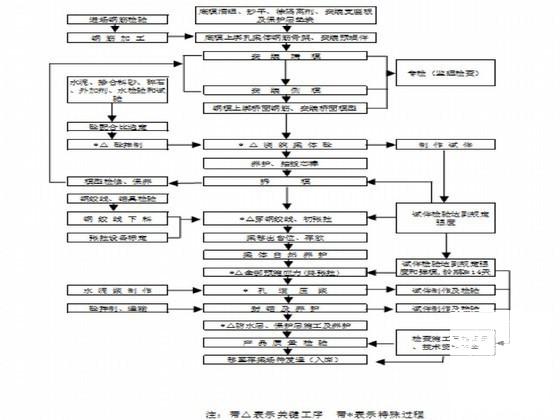

T梁生产工艺流程图

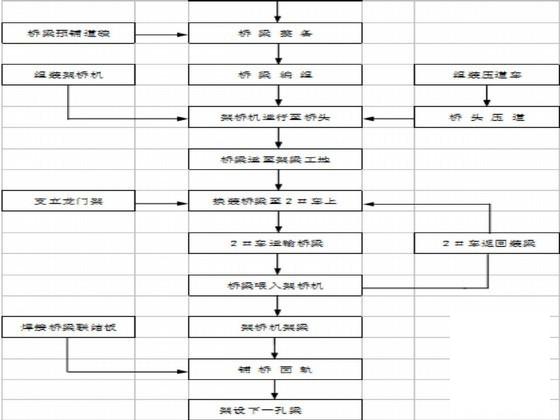

架桥机架梁施工工艺流程图

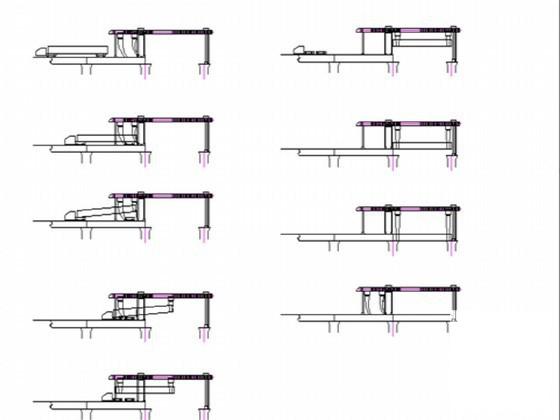

DJ180架桥机架梁作业程序图

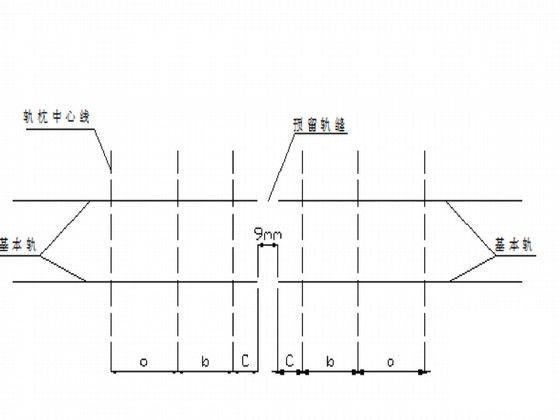

轨枕在钢轨下的布置位置

长轨条铺设工艺流程图

钢轨现场焊接施工流程图

铺碴整道施工工艺流程

施工进度管理程序图

铁路施工平面图
