Ⅰ级双线铁路施工组织设计（线路长度158千米路基桥涵轨道）

附件详情

【项目概要】
既有线总长158.240km，既有线调整缓和曲线长度计9处-6.289km。增建第二线长158.59km，二线换侧2次，单线绕行11处-28.197km。线路与高速公路交叉2处，与312国道交叉3处，与省道交叉5处，与XX铁路交叉1次。全段改移道路118处-31.24km。
本标段施工内容主要包括道路改移、三电迁改、路基、桥涵、轨道、其他运营生产设施、大临设施和过渡工程等。
【主要技术标准】
铁路等级：Ⅰ级
正线数目：双线
限制坡度：6‰
最小曲线半径：一般地段2000米，困难地段1600米，个别地段1200米。
牵引种类：电力
机车类型：SS7D、HX2B
牵引质量：5000t
到发线有效长度：1050m
闭塞类型：自动闭塞
【工程地质特征】
全线主要的特殊岩土有：膨胀土、软土、松软土等。软土、松软土主要分布在XX～XX一级阶地区，膨胀土全线广泛分布。
【工程特点】
⑴涉及专业多、专业接口多、协调配合多
⑵施工过渡工程量大、对既有营业线干扰大
⑶铺轨工程量大、轨排生产工程量大
⑷架梁工期紧、架梁工程量大
【重点及难点】
（1）特大桥
本桥孔跨布置为24×32+3×24+1×20+17×32+7×16 m梁简支T 梁，桥全长1565.67m。本桥靠近铺架基地，施工进度情况直接影响铺架工程的安排。确保安全、优质、按期完工是该项目施工的重点。
（2）铺架工程
本标段在仝堂车站附近设置铺架基地，负责XX局范围K405+350-K563+600的T梁预制架设和铺轨施工，共预制架设T梁418孔，正线铺轨166.37km。
……
⑴钻孔桩施工
桩基础优先选用旋挖钻成孔，其次选用回旋钻机,对于不良地质采用冲击钻配合。钻进中严格控制泥浆比重，成孔后采用换浆法清孔。钢筋笼≤12m时采用整节加工，＞12m时分节加工，吊车起吊安装就位。严格控制孔内沉渣厚度、空孔时间、水下混凝土灌注速度和灌注连续性，确保成桩质量。
……
内附图表：
主要工程数量汇总表
遵循的规范标准
区段划分及施工队伍任务划分表
专业施工划分表
组织机构框图
项目中心试验室人员配置表
项目试验室试验间最小面积要求
项目试验室基本办公设施配备表

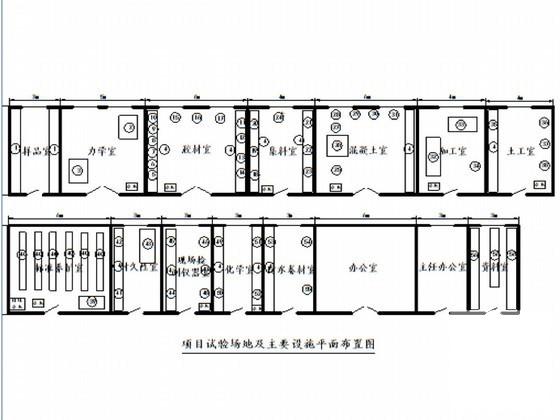

中心试验室布置示意图
图中设备名称汇总表
标准化混凝土拌合站组织机构图

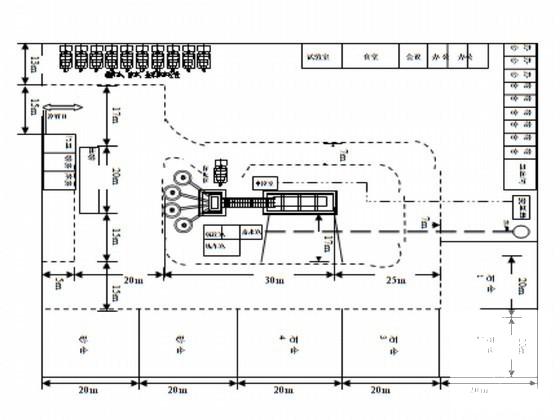

砼拌和站 平面布置图
混凝土拌合站生产流程图
阶段性工期计划表
阶段性工期计划表
旋挖钻机钻孔灌注桩作业进度指标表
回旋钻钻机钻孔灌注桩作业进度指标表
冲击钻机钻孔灌注桩作业进度指标表
承台、墩身分项作业进度指标表
制架梁施工进度指标表
路基填筑施工工艺框图
石灰土底基层施工工艺框图
泥稳定碎石基层施工工艺框图
水泥砼路面施工工艺框图
水泥土挤密桩施工工艺流程图
路基土方填筑工艺框图
三阶段、四区段、八流程施工工艺流程图
石灰改良土路拌法填筑施工工艺框图
路堑土方开挖施工工艺框图
浅孔爆破施工工艺框图
光面爆破施工工艺框图
浆砌片石施工工艺框图
混凝土挡土墙施工工艺流程
旋挖钻孔桩施工工艺框图
冲击钻孔桩施工工艺框图

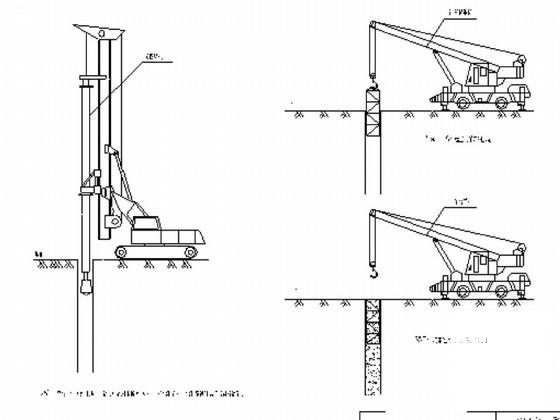

钻孔桩施工示意图

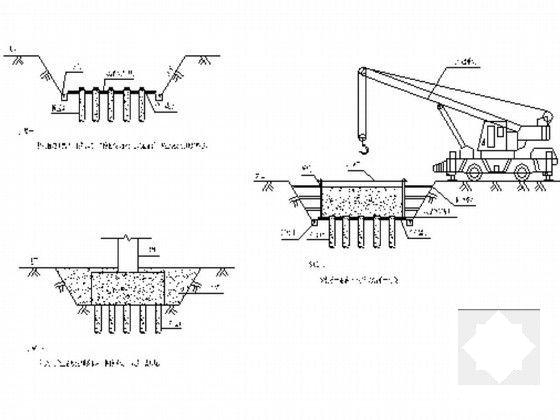

承台施工工艺框图
墩身、帽施工示意图
T梁预制施工工艺框图
混凝土浇筑允许间断时间
现浇框架桥施工工艺库框图
顶进框架桥施工工艺流程图
盖板涵施工工艺框图
轨排拼装施工工艺框图
机械铺轨工艺框图
长轨条铺设施工工艺框图
钢轨现场焊接施工工艺框图
移动接触焊焊接工艺框图
预铺道岔施工工艺框图
围墙施工工艺流程图
工期保证体系框图
施工进度管理程序图
架桥机架梁施工工艺流程图
架桥机架梁作业流程图
支座安装允许偏差
事故处理程序图
质量保证体系框图
质量组织管理体系图
路基施工质量检验试验程序流程图
保证混凝土结构耐久性的技术措施表
路基工程质量通病原因分析及预防措施表
混凝土工程 质量通病预防措施表
砌石工程质量通病预防措施表
钢筋工程质量通病预防措施表
桩基工程质量通病预防措施表
桥梁工程质量通病原因分析及预防措施表
轨道工程质量通病控制和防止措施
安全组织体系图
安全保证体系图
主要人员及各部门安全管理职责表
环境保护、水土保持保证体系框图
物资供应和管理流程图
每组防护人员、标牌等配备表
拟建设项目信息化管理平台原理图
拟为承包该项目设立的项目实施组织机构图
拟投入该项目的主要施工设备表
……
共计326页（20）
