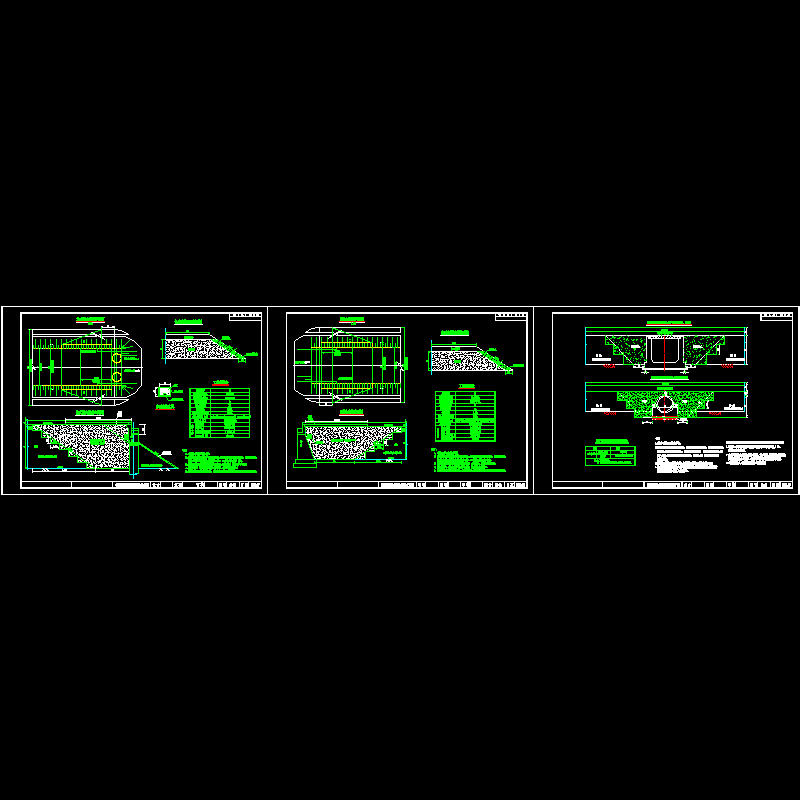

桥涵路基过渡段处理设计CAD图纸

附件详情

1.本图尺寸均以厘米为单位。
2.横向构造物过渡段设置在通道、涵洞与两侧路基连接处。圆管涵侧回填砂，盖板涵、拱涵侧回填砂性土。回填料应分层压实， 压实度不小于96%。涵高≥4m时，采用液压式夯实机补压3遍，涵高<4m时，采用液压式夯实机补压2遍。
3.盖板涵回填处理到盖板顶部、圆管涵回填处理至管顶以上0.5m。
4.涵台后回填料沿深度方向上回填至涵洞顶,沿涵洞轴线方向填至涵端。涵端两侧须设置1m厚以上的粘性土。
5.回填结束后,应尽快进行涵顶回填土,要求回填至原有预压标高。
6.涵顶50cm范围内进行回填时,严禁采用重型机械压实,1.50m内不允许冲击碾压。
7.台后回填时,应特别注意施工顺序、施工方法,宜采用荷重平衡法及慢速填筑的方式进行。填筑时应随时监测涵端的位移情况。
8.工程数量计入《桥头路基处理工程数量表》。
……
共3张（2013年编制）
