商城3层商业街建筑群建筑施工CAD图纸

资料简介
赚取积分

建筑类别：低层商业街
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑高度：17m
地上层数：3层
设计效果图：无

附件详情

某商城多层商业街建筑群全套施工图，建筑群共计3个区块，3套施工图，若干幢单体楼，每套施工图的图纸数量为10到11张，dwg格式，其中包括总图两张，其中一张为消防总平面布置图，建筑设计总说明建筑构造材料表门窗表门窗大样、各层平面图、立面图、剖面图、楼梯大样图、墙身大样等。
类型：多层商业街建筑群
地下室：1层
建筑设计结构形式：框架结构，
建筑层数：主体3层，
建筑高度： 15--17米

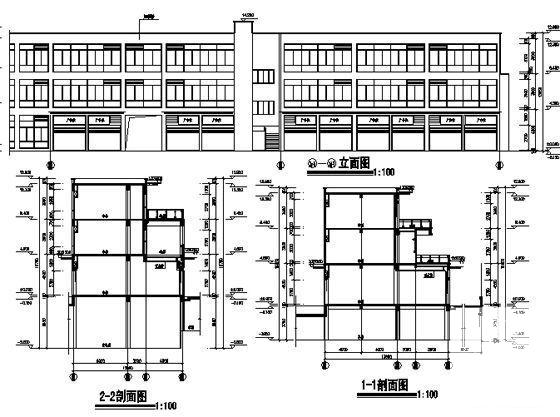

侧剖立面图

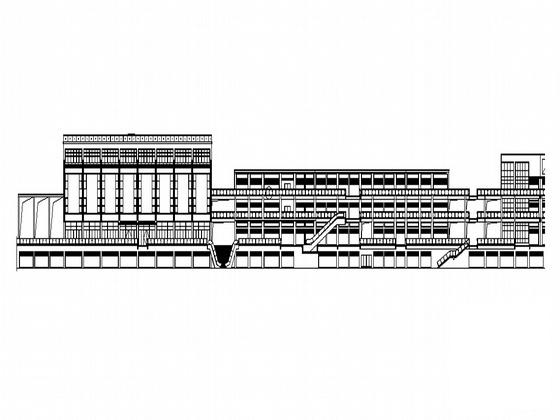

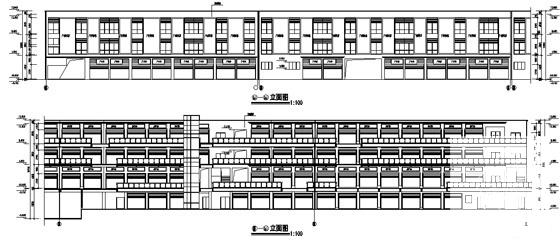

立面图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

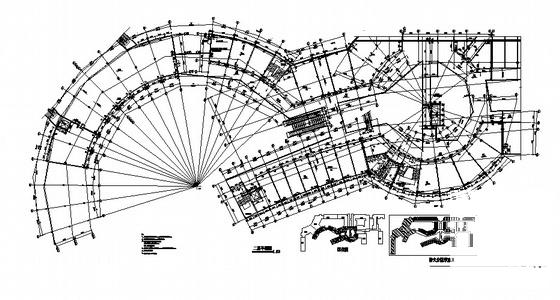

第 1 张图
第 2 张图
第 3 张图

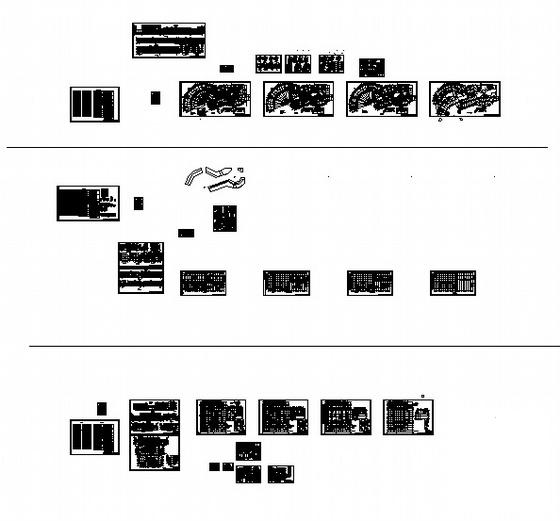

第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-08-31
评论次数：0

浏览次数：0
文件大小：6.69 MB

收藏次数：0
文件名称：附件-995857578999995708659.rar
