高层底商住宅楼建筑群组CAD施工图纸(大型人防工程)

附件详情

该项目建设占地面积为10007.23m2，
总建筑面积31254.45m2，
计算容积率建筑设计面积：26288.25m2
其中住宅建筑面积24548.08m2，
商铺建筑面积446.34m2，地
下室建筑面积为4966.20m2。
总户数：216户
停车位：191辆
覆盖率：21.9%
容积率：2.63
规定建筑面积容积率：２.50

该项目地下一层，地上为3幢建筑，
AB座为15层，
CD座为15层，
EF座为13层，
地下室位于AB、CD座下，
平时为汽车库及设备用房，战时局部为人防工程，地上部分一层为架空层，AB、CD座沿街设有商铺，二层及以上均为住宅。
该项目为二类 高层住宅 楼，耐火等级为一级，层数分别为十五层、十三层、十一层，建筑高度分别为45.6米、37.7米、32.0米。
该项目设全埋入式人防地下室，按平战结合的使用原则进行设计，平时作为停车库和设备用房，战时作为人防工程。人防建筑面积2003.63m2，共设二个防护单元，抗力等级为6级，防化等级为丙级的二等人员掩蔽所，总掩蔽面积为1315m2，可掩蔽人数为1315人。

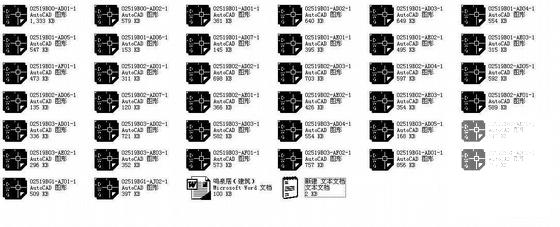

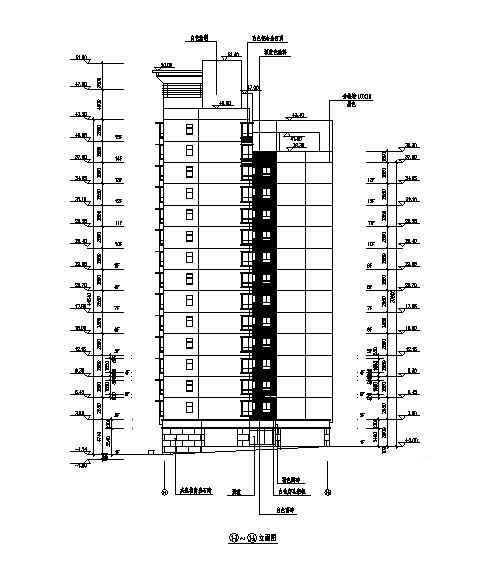

图纸内容包括设计总说明、总平面图、地下室平面图、人防工程平面图、各层建筑平立剖面图、屋顶以及屋顶花架平面图、水箱平面图等等。
