3层综合商业建筑群(仿古建筑)建筑设计CAD施工图纸

  • 商业聚合形态:“线”型
  • 建筑类别:低层商业街
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:上海
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:2242平方米
  • 占地面积:710平方米
  • 地上层数:3层
  • 设计效果图:无

附件详情

某综合商业建筑群(仿古建筑)建筑设计施工图



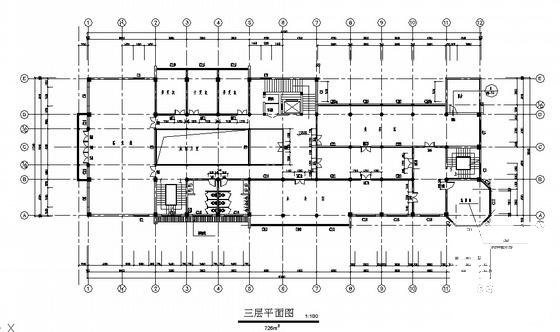

该项目位于青浦区青浦城内,整个工程是一综合商业建筑群,建筑总平面由上海xxxx班建筑设计事务所设计,本项目A2楼为其中之一.其位置紧靠青浦名园"曲水院"西侧,为仿古建筑,其门窗墙头屋面均为中国古典传统做法.其观景阁为中国古典传统做法.全木结构架为清制小式.该项目主结构为三层钢筋混凝土框架结构,木结构小青瓦屋顶.一层面积为710平方米,二层面积为798平方米,三层面积为734平方米,总建筑面积为2242平方米. 室内地坪设计标高?0.000相当于绝对标高4,850M,室内外高差为450;耐火等级:二级;建筑使用年限:50年;屋面防水等级:三级.

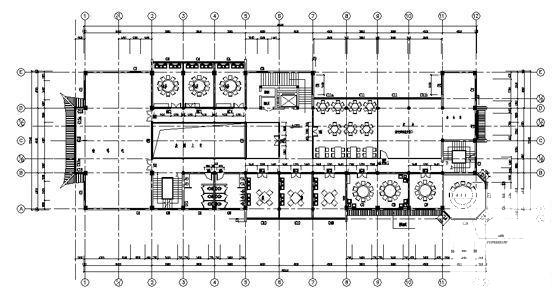

二层平面图

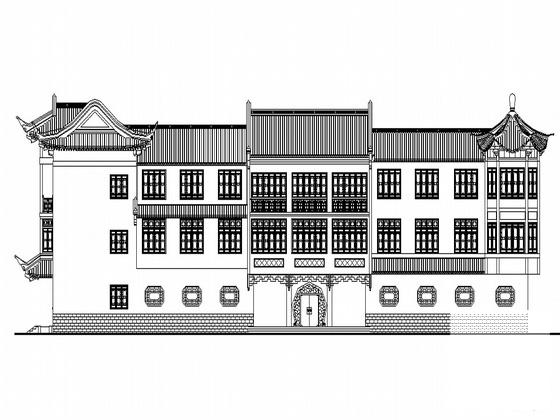

东立面图

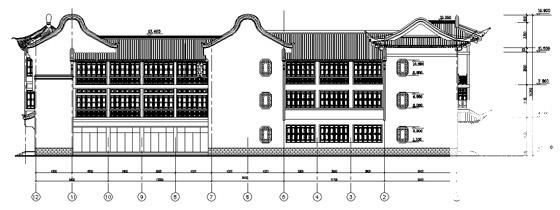

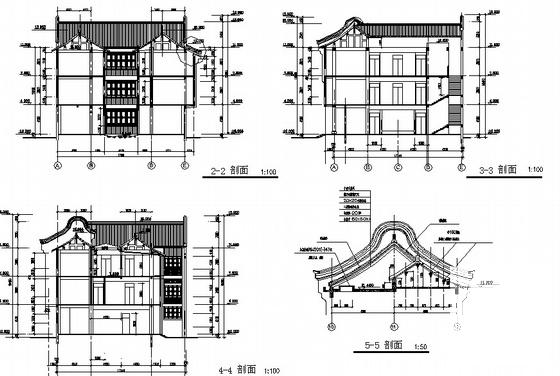

剖立面图

屋顶平面图
