19层剪力墙结构商住楼建筑施工CAD图纸

  • 住宅类型(型体):塔式(一梯4户以下)
  • 商业:有
  • 建筑设计高度:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 图纸设计深度:施工图
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:40张
  • 建筑设计面积:16741平方米
  • 占地面积:3177平方米
  • 建筑高度:66.35m
  • 地上层数:19层
  • 地下层数:1层
  • 地下室建筑设计面积:652平方米
  • 地下室功能:车库
  • 设计效果图:无

附件详情

图纸为某一类高层(19层)商住楼全套施工图,图纸数量为40多张,dwg格式,其中包括资料目录,设计说明、建筑构造材料表、门窗表、地下室平面图,1-19层平面、立面、剖面、楼梯放大平面图,卫生间详图、墙身详图及其他 节点详图 、门窗表、门窗大样等。
地下建筑面积为652平方米,
总建筑面积16741平方米,
占地面积为3177平方米。
地下室:1层,车库
类型:一类高层商住楼
建筑设计结构形式:剪力墙结构,
建筑层数: 19
建筑高度:66.35m

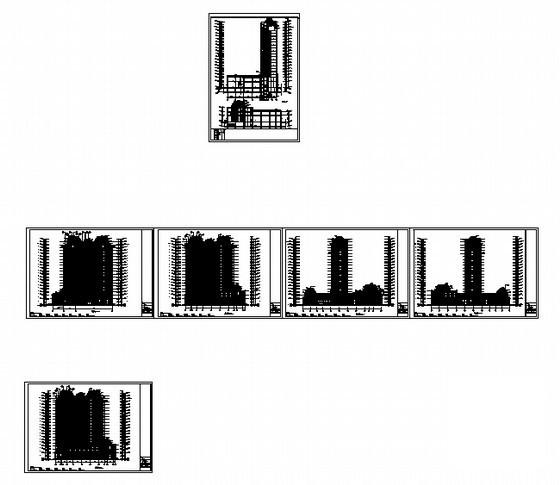

总图

总图

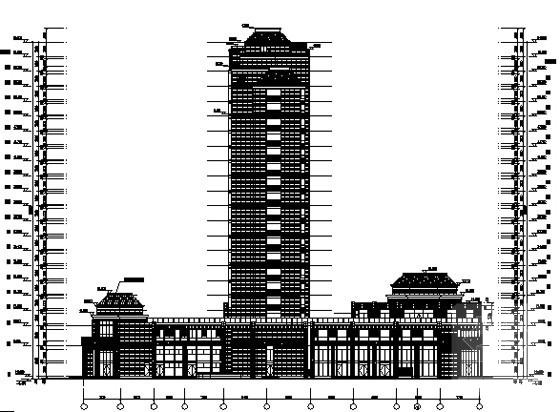

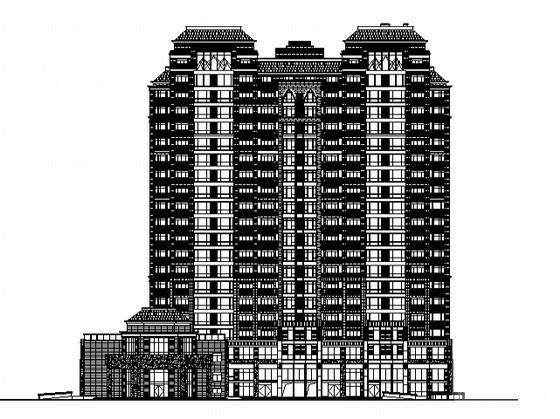

立面图

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 19层剪力墙结构商住楼建筑施工CAD图纸 - 1
    第 1 张图
  • 19层剪力墙结构商住楼建筑施工CAD图纸 - 2
    第 2 张图
  • 19层剪力墙结构商住楼建筑施工CAD图纸 - 3
    第 3 张图
  • 19层剪力墙结构商住楼建筑施工CAD图纸 - 4
    第 4 张图
  • 19层剪力墙结构商住楼建筑施工CAD图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
