19层剪力墙结构商住楼结构CAD施工图纸（桩基础）
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：19层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：22张
- 设计年代：近代
附件详情
该项目是19层剪力墙结构商住楼项目，基础：钻孔灌注桩，抗震设防烈度为6度。

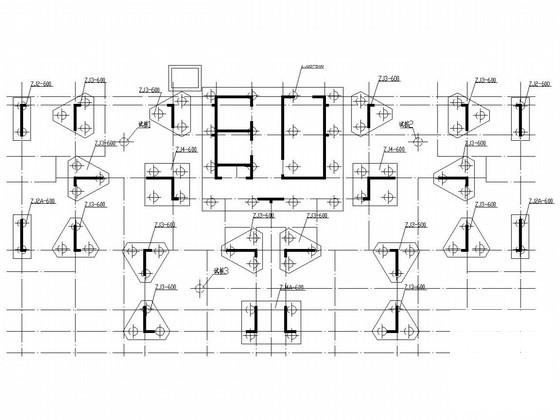

包括：结构设计总说明，后压浆钻孔灌注桩说明及大样，桩位平面，桩承台大样，墙柱轴线定位及截面变化图，墙柱钢筋图，墙柱钢筋图，基础层梁钢筋图，楼面梁钢筋图，楼面板钢筋图，结构大样图等共计22张图。

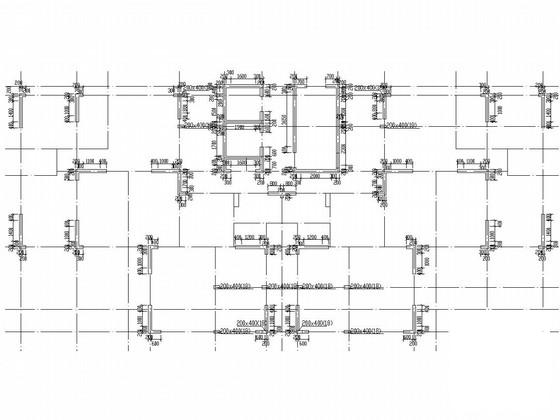

1-18结构层墙柱轴线定位

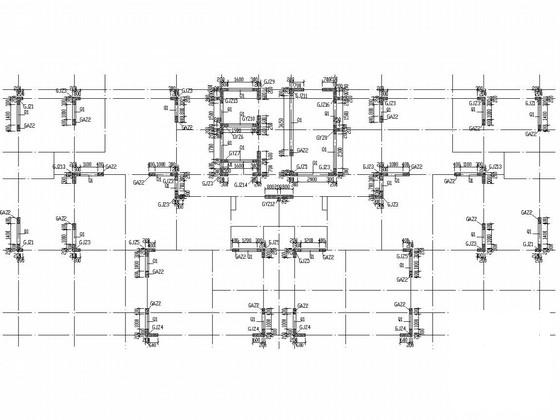

5-17层墙柱钢筋图

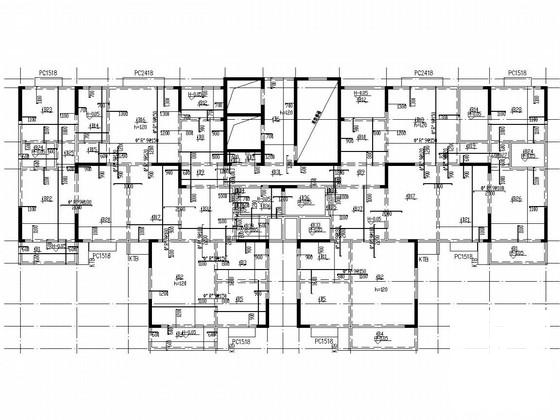

2-5层楼面板钢筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-22
- 评论次数：0
- 浏览次数：0
- 文件大小：1.23 MB
- 收藏次数：0
-
文件名称：
附件-995876750960598888787.rar
