17层桩基础剪力墙结构商住楼结构CAD施工图纸

附件详情

本图纸为某17层的商住楼，本建筑地下一层，地上17层，底部两层商业区，地下一层为设备用房及储藏室，其他均为住宅。建筑面积约为12623.7平方米，总高度为53.55米，该项目为A级高度现浇剪力墙结构，静压施工预应力高强混凝土管桩，承台梁基础，7度设防。

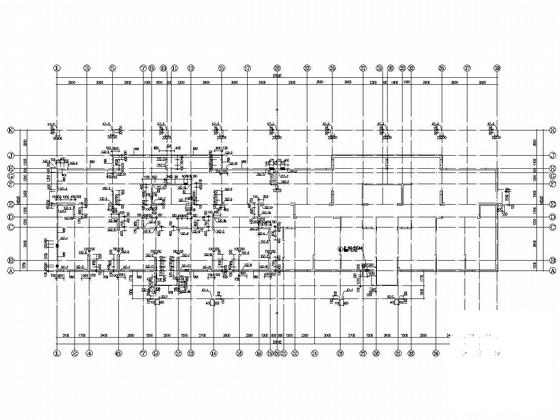

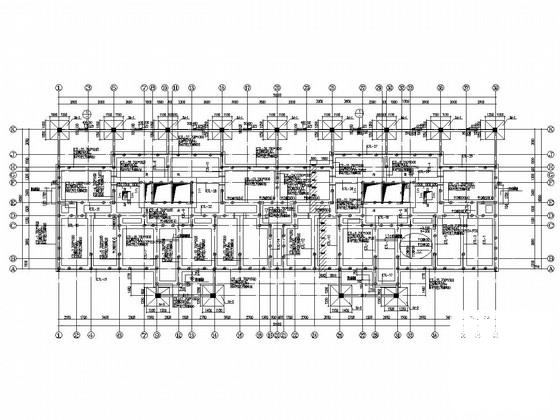

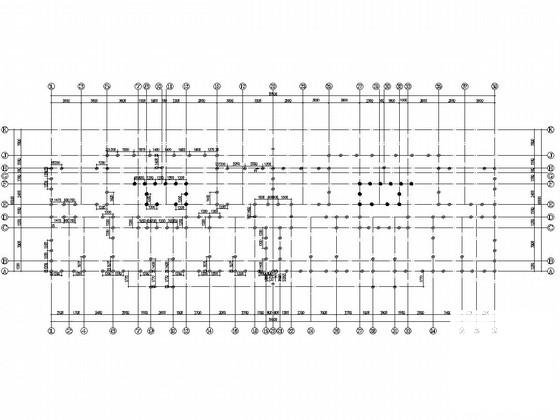

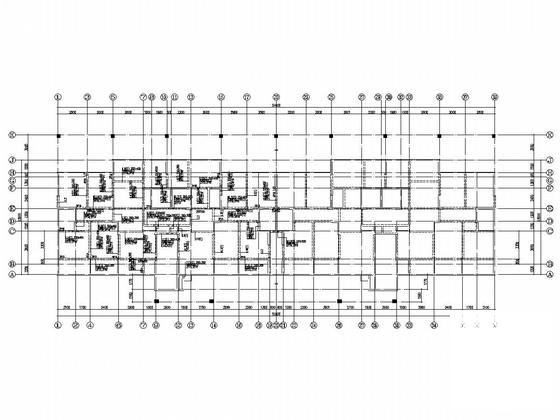

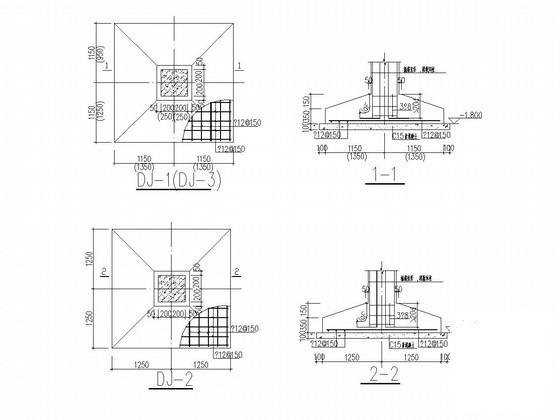

该资料包含：结构设计总说明、桩位平面图、基础结构平面图、结构平面图、梁平法施工图、剪力墙平面及地下室外墙留洞图、剪力墙平面图、梁平法施工图、剪力墙柱表、 楼梯详图 等共27张图纸。
